4-kanałowe precyzyjne wzmacniacze operacyjne z zabezpieczeniem ESD do 4kV

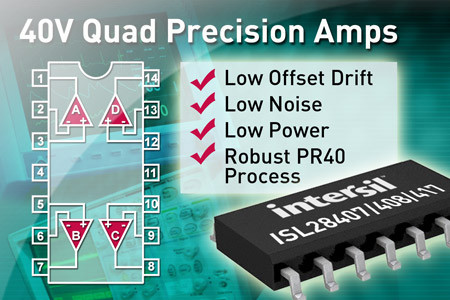

Intersil wprowadza do sprzedaży serię 4-kanałowych precyzyjnych wzmacniaczy operacyjnych ISL28407, ISL28408 i ISL28417 o bardzo dobrych parametrach szumowych i stałoprądowych, zaprojektowanych do zastosowań w przyrządach pomiarowych, przemysłowych pętlach sterowania i systemach akwizycji danych o rozdzielczości do 24 bitów.

Zostały one wyprodukowane w procesie bipolarnym PR40 zapewniającym dobre właściwości szumowe i mały pobór mocy, co jest istotne w systemach o dużej liczbie kanałów wejściowych.

ISL28407 pracuje w zakresie napięć zasilania od 4,5 do 40V i zapewnia bardzo mały dryft wejściowego prądu polaryzacji na poziomie 0,3 pA/°C, mniejszy o 30% od układów konkurencyjnych. Maksymalne napięcie niezrównoważenia wynosi 90µV, a jego dryft 0,8 µV/°C. Układ ten cechuje się równocześnie małym poborem prądu (maks. 290µA na kanał), małym wejściowym napięciem szumów (13 nV/√Hz @ 1 kHz) i pasmem 1 MHz.

ISL28417 jest wzmacniaczem przeznaczonym do zastosowań w przedwzmacniaczach czujników, buforach przetworników C/A i niskoszumowych układach pomiarowych współpracujących z różnymi rodzajami sygnałów. Pobiera maksymalnie 530µA prądu na kanał. Zapewnia wejściowe napięcie szumów równe 250nVP-P w paśmie 0,1...10Hz (8 nV/√Hz @ 1 kHz), maksymalne wejściowe napięcie niezrównoważenia 70µV i jego dryft nie przekraczający 0,75 µV/°C.

Trzeci z nowych wzmacniaczy, ISL28408 pobiera o połowę mniejszą moc od ISL28417. Zawiera wyjście Rail-to-Rail. Wyróżnia się szerokim zakresem dopuszczalnych napięć wejściowych, zaczynającym się już od 0,5V poniżej poziomu ujemnej linii zasilania. Z jego parametrów warto wymienić maksymalne wejściowe napięcie niezrównoważenia 230µV, wejściowe napięcie szumów 15,8 nV/√Hz @ 1 kHz, maksymalny pobór prądu 250µA na kanał oraz szerokie dopuszczalne zakresy napięć zasilania 3...40V i ±1,5...±20V. ISL28408 jest polecany do aplikacji przemysłowych.

Wszystkie wzmacniacze nowej serii zawierają zabezpieczenie linii wejściowych przed wyładowaniami ESD do 4kV. Mogą pracować w rozszerzonym przemysłowym zakresie temperatur od -40 do +125°C. Są zamykane w 14-nóżkowych obudowach SOIC i TSSOP.

Ceny hurtowe ISL28407, ISL28408 i ISL28417 wynoszą odpowiednio 2,75 USD, 2,95 USD i 2,70 USD przy zamówieniach 1000 sztuk.
