Podwójny 18-bitowy przetwornik C/A o nieliniowości całkowej i różnicowej ±1 LSB

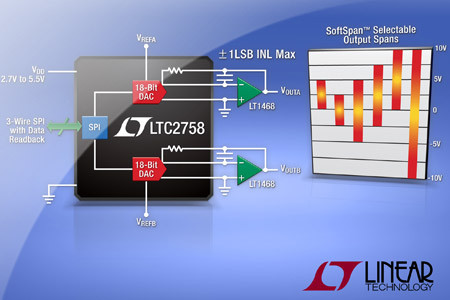

Podwójny przetwornik C/A LTC2758 charakteryzuje się 18-bitową charakterystyką i małym błędem nieliniowości całkowej i różnicowej, nie przekraczającym ±1 LSB w całym dopuszczalnym zakresie temperatur pracy. Poza znakomitymi właściwościami DC, LTC2758 oferuje też dobre właściwości zmiennoprądowe.

Krótki czas ustalania napięcia wyjściowego równy 2,1 µs oraz mała energia impulsów przepięciowych przy zmianie stanów logicznych (0,4 nVs dla 3 V i 2 nVs dla 5 V) pozwalają na generację sygnałów o niskim napięciu szumów. LTC2758 umożliwia wybór jednego z 6 predefiniowanych zakresów wejściowych: unipolarnych 0…5 i 0…10 V oraz bipolarnych ±10, ±5, ±2,5 i -2,5…+7,5 V.

Odbywa się to za pomocą odpowiedniej konfiguracji wyprowadzeń lub programowo. W strukturze wewnętrznej wykonane zostały precyzyjne rezystory dla każdego z przetworników, służące do regulacji offsetu i wzmocnienia, eliminujące konieczność montażu precyzyjnych rezystorów zewnętrznych i dodatkowych stopni wzmacniających.

LTC2758 zawiera dwukierunkowy interfejs komunikacyjny SPI pozwalający na odczyt zawartości wewnętrznych rejestrów i programowanie zakresów napięć wyjściowych. Ponadto, zawiera specjalne wejścia napięciowe do regulacji offsetu i wzmocnienia. Pracuje w zakresie napięć zasilania od 2,7 do 5,5 V.
