Konwerter portów USB–SPI

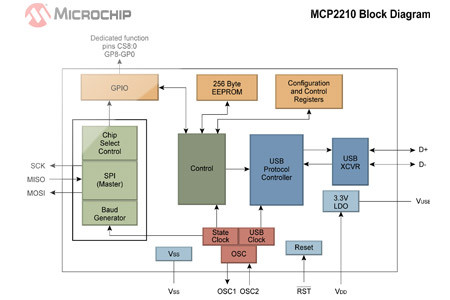

MCP2210 jest prostym konwerterem USB-SPI pozwalającym na tanią implementację certyfikowanego portu USB w dowolnych urządzeniach zawierających interfejs SPI. Zawiera 9 uniwersalnych linii I/O do dowolnej konfiguracji w zależności od potrzeb użytkownika, z których 7 może też opcjonalnie pełnić rolę wyjść sygnalizujących status portu USB i komunikacji.

Ponadto, w strukturze układu zintegrowano rezystory dopasowujące dla portu USB i 256 bajtów pamięci EEPROM. MCP2210 obsługuje wszystkie 4 tryby pracy portu SPI: 0, 1, 2 i 3. Zapewnia maksymalną szybkość transmisji równą 12 Mb/s.

Microchip oferuje zestaw darmowych narzędzi programowych dla konwertera MCP2210, dostępny pod adresem www.microchip.com/get/T7QS, obejmujący program konfiguracyjny, biblioteki DLL i sterowniki dla systemów operacyjnych Windows, Linux i Mac OS.

Dostępny jest też zestaw ewaluacyjny ADM00421 w cenie 29,99 USD. MCP2210 jest produkowany w dwóch typach obudów, SSOP-20 i QFN-20 o powierzchni 5 x 5 mm.
