Wieloprotokołowy transceiver RS-232/422/485 z wbudowanymi rezystorami dopasowującymi

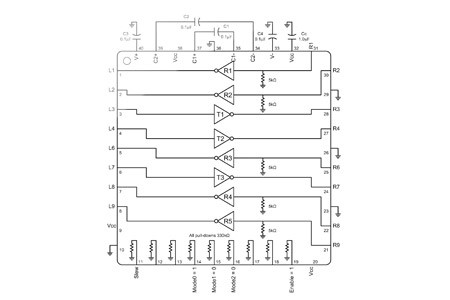

SP338 jest wieloprotokołowym nadajnikiem-odbiornikiem zamykanym w obudowie QFN-40, obsługującym standardy RS-232, RS-422 i RS-485. Wbudowane rezystory dopasowujące i 4 tryby konfiguracji pozwalają na stosowanie wszystkich 3 protokołów zamiennie na pojedynczym kablu sygnałowym, bez dodatkowych elementów przełączających. Układ wymaga dołączenia jedynie 4 zewnętrznych kondensatorów wykorzystywanych przez wewnętrzną pompę ładunkową.

W trybach RS-422/485 wykorzystywane są dwa wewnętrzne nadajniki linii i 4 odbiorniki (2TX/4RX) do konfiguracji half-, full- i mixed-duplex. W trybie RS-232 (3TX/5RX) układ zapewnia obsługę wszystkich 8 linii sygnałowych występujących na popularnym złączu DB9. Dodatkowo, dostępny jest tryb diagnostyczny loopback pozwalający przetestować wewnętrzne zasoby.

SP338 zapewnia maksymalną szybkość transmisji 20 Mb/s w trybach RS-422/485 oraz 1 Mb/s w trybie RS-232. Umożliwia ograniczenie szybkości narastania zboczy sterowników linii w celu minimalizacji generowanych zaburzeń elektromagnetycznych. Wszystkie wejścia i wyjścia sygnałowe są zabezpieczone przed wyładowaniami ESD do ±15 kV (HBM) oraz do ±8 kV w/g normy IEC 61000-4-2 przenoszonymi przez kontakt.

Każde wyjście odbiornika zawiera zabezpieczenie fail-safe zapobiegające oscylacjom. Wymusza ono wysoki stan logiczny przy wejściu rozwartym, zwartym, bądź zakończonym rezystorem dopasowującym, lecz niewysterowanym. W trybie RS-232 wejścia odbiorników są zwarte do masy rezystorami 5 kΩ.

W trybach RS-422/485 wejścia odbiorników pozostają w stanie wysokiej impedancji (>96 kΩ po wyłączeniu rezystora dopasowującego), co pozwala na współpracę do 256 układów podłączonych do wspólnej szyny komunikacyjnej.
