Mikrokontroler ARM Cortex M3 z wbudowanym kontrolerem Ethernet
iMCU W7200 to jedna z najnowszych propozycji firmy WIZnet do systemów embedded, stanowiąca połączenie 32-bitowego mikrokontrolera ARM Cortex M3 (STM32F103CB) z kontrolerem Ethernet MAC/PHY W5200.

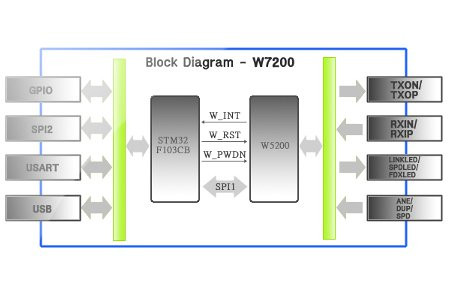

Obie struktury współpracują ze sobą za pomocą interfejsu SPI z dodatkowymi liniami sterującymi, a całość zamknięto w obudowie LGA o wymiarach 10 x 10 x 1,4 mm. Wewnętrzny mikrokontroler modułu iMCU W7200 pracuje z częstotliwością taktowania do 72 MHz i zapewnia moc obliczeniową 1,25 DMIPS/MHz.
Zawiera 20 KB pamięci SRAM i 128 KB pamięci Flash, blok DMA, zegar, zestaw timerów, blok korekcji CRC, watchdog oraz interfejsy SPI, UART/USART, I2C i USB. Kontroler Fast Ethernet z zaimplementowanym stosem TCP/IP realizuje transmisję danych w oparciu o protokoły TCP, UDP, IPv4, ICMP, ARP, IGMP i PPPoE.
Zawiera 32 KB pamięci buforowej i układ sterowania sygnalizacyjnych diod LED (Full/Half duplex, Link, Speed). Udostępnia funkcję Wake on LAN. W7200 jest zasilany napięciem 3,0...3,6 V. Pracuje w przemysłowym zakresie temperatur otoczenia od -40°C do 85°C.
Producent oferuje płytkę ewaluacyjną W7200 EVB formatu 52 x 28 mm, na której umieszczono W7200 wraz z elementami współpracującymi (diody LED, przycisk Reset, przycisk programowania, konwerter UART-USB) oraz gniazdami RJ-45 i USB.
