Wieloprotokołowy transceiver RS-232/422/485 z wewnętrznymi rezystorami dopasowującymi

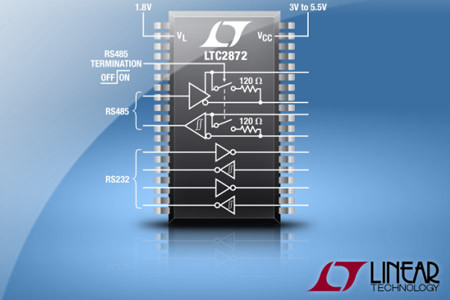

LTC2872 jest wieloprotokołowym transceiverem obsługującym standardy RS-232, RS-422 i RS-485, pracującym z napięciem zasilania od 3,3 do 5,0 V. Może być skonfigurowany do pracy z 4 transceiverami asymetrycznymi RS-232, 2 transceiverami różnicowymi RS-485 lub ich dowolną kombinacją.

Wbudowane rezystory dopasowujące, konfigurowane za pomocą specjalnych linii I/O ułatwiają rekonfigurację układu bez potrzeby korzystania z zewnętrznych rezystorów czy przekaźników. Przełączniki half-duplex dają możliwość pracy w 2- lub 4-żyłowej konfiguracji portu RS-485.

Tryb loopback umożliwia przeprowadzenie testu diagnostycznego układu po przekierowaniu linii wyjściowych nadajników do wejść odbiorników. LTC2872 pracuje z napięciem zasilania od 3 do 5,5 V.

Zawiera własny konwerter DC-DC Boost eliminujący potrzebę stosowania dodatkowych napięć zasilających wymaganych w standardzie RS-232. Znajduje zastosowanie w terminalach POS, kamerach systemów monitorowania, repeaterach i translatorach poziomów logicznych.

Pozostałe cechy:

• prędkość transmisji 20 Mbps dla RS485 i 500 kbps dla RS232,
• praca w trybie half- i full-duplex RS-485,
• zabezpieczenie ESD na liniach I/O do 16 kV HBM,
• automatyczny dobór wewnętrznej rezystancji dopasowującej w zależności od trybu pracy portu (5 kΩ dla RS-232, 120 Ω dla RS-485),
• możliwość niezależnego wprowadzania poszczególnych kanałów w tryb shutdown,
• zabezpieczenie termiczne,
• architektura fail-safe eliminująca możliwość zablokowania UART-u.

LTC2872 jest zamykany w obudowie QFN-38 o powierzchni 7 x 5 mm. Ceny hurtowe zaczynają się od 6,45 USD przy zamówieniach 1000 sztuk.
