Multipleksery i przełączniki beyond-the-rail o zakresie napięć analogowych ±25 V
Maxim prezentuje nowe typy multiplekserów i przełączników sygnałów analogowych beyond-the-rail, które pomimo wąskiego zakresu napięć zasilania od 3,0 do 5,5 V akceptują sygnały wejściowe z szerokiego zakresu ±25 V. Eliminują konieczność mieszania w jednym systemie przełączników i multiplekserów nisko- i wysokonapięciowych.

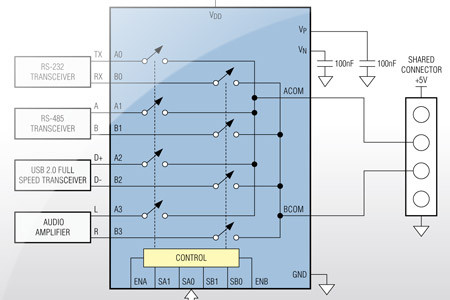

Oferta układów beyond-the-rail obejmuje obecnie analogowy multiplekser MAX14778 oraz przełączniki MAX14759-MAX14764. Dotychczas w układach, w których występowały sygnały o napięciu większym od 5 V (np. interfejsy CAN, RS-485 i RS-232) oraz mniejszym od 5 V (audio, USB) stosowano odrębne układy multiplekserów/przełączników.
MAX14778 może multipleksować w 8 kanałach sygnały o szerokim zakresie napięć do ±25 V, dzięki czemu nadaje się idealnie do zastosowań w urządzeniach wymagających współdzielenia linii interfejsowych. Przełącza zarówno sygnały analogowe, jak również - dzięki szerokości pasma min. 75 MHz - może transmitować sygnały USB w zakresie prędkości transmisji do 12 Mb/s. Jego maksymalna rezystancja RON nie przekracza 1,5 Ω.
MAX14778 jest produkowany w obudowie TQFN-20. Przełączniki MAX14759-MAX14764 są zamykane w obudowach TDFN-8, a MAX14761/MAX14762 w obudowach TDFN-10. Wszystkie pracują w przemysłowym zakresie temperatur otoczenia. Ceny hurtowe zaczynają się od 1,88 USD przy zamówieniach 1000 sztuk.
