Hybrydowy sterownik tranzystorów IGBT z wbudowanym sprzęgaczem optycznym

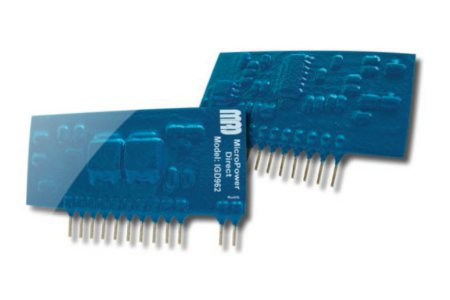

Firma MicroPower Direct opracowała hybrydowy sterownik tranzystorów IGBT oznaczony symbolem IGD962, przeznaczony do sterowania tranzystorów serii 600 V, 1200 V i 1700 V o prądach przewodzenia do odpowiednio 600, 400 i 200 A.

Zawiera on wbudowany sprzęgacz optyczny i wyprowadzenie Fault sygnalizujące uszkodzenie. Zapewnia izolację między wejściem i wyjściem do 3750 VAC i odporność na impulsy przepięciowe do 30 kV/µS CMR. Pracuje z maksymalnym prądem wyjściowym ±5 A (w impulsie 2 µs). Jest zabezpieczony przed zwarciem.

Pozostałe parametry:

• napięcie zasilania: +15/-10 V,
• napięcie wyjściowe: +14/-9 V,
• częstotliwość pracy: 0…20 kHz,
• czas propagacji tPLH/tPHL: maks. 1,0/1,3 µs,
• czas narastania/opadania: maks. 1,0 µs,
• zakres temperatur pracy: -20…+70°C.
