Synchroniczne przetwornice DC-DC XC9242 i XC9243 w nowych obudowach SOP-8FD

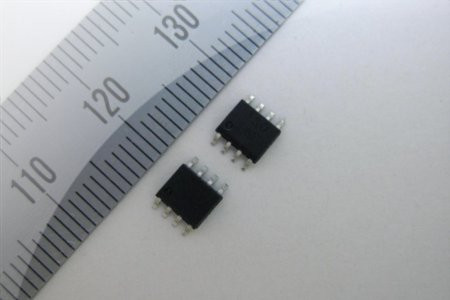

XC9242 i XC9243 to 2-amperowe synchroniczne przetwornice DC-DC step-down wyposażone w wewnętrzne tranzystory MOSFET, wymagające podłączenia jedynie kilku podzespołów pasywnych i zapewniające sprawność sięgającą 95%. Od niedawna firma Torex dostarcza te układy w wersjach zamykanych w obudowach SOP-8FD o wymiarach 4,9x3,9x1,45 mm.
Struktura wewnętrzna XC9242 i XC9243 obejmuje sterujący p-kanałowy tranzystor MOSFET o rezystancji RDS(on) równej 0,11 Ω i przełączający n-kanałowy MOSFET o rezystancji RDS(on) równej 0,12 Ω. Oba układy akceptują napięcia wejściowe z zakresu od 2,7 do 6,0 V. Napięcie wyjściowe może być ustalane w zakresie od 0,9 V w oparciu o wewnętrzne źródło referencyjne 0,8 V ± 2,0% i zewnętrzny dzielnik rezystorowy.
W zależności od aplikacji użytkownik może zaprogramować częstotliwość pracy na jednej z dwóch dostępnych wartości: 1,2 MHz lub 2,4 MHz, co pozwala na uzyskanie maksymalnej sprawności lub małych wymiarów zewnętrznych elementów pasywnych. Różnicą między układami jest tryb sterowania: PWM w przypadku XC9242 i PWM/PFM w przypadku XC9243, zapewniający dużą sprawność w zakresie małych obciążeń. Do standardowego wyposażenia należy układ miękkiego startu, ogranicznik prądowy, zabezpieczenie podnapięciowe i układ rozładowania pojemności wyjściowej CL.
