Stereofoniczny wzmacniacz słuchawkowy klasy G z interfejsem I²S

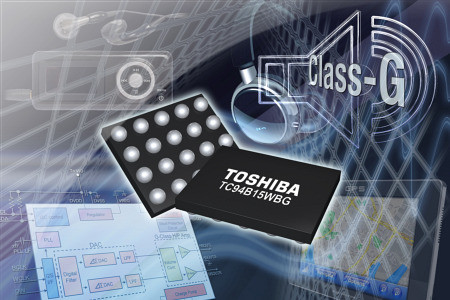

Toshiba Electronics Europe rozszerzyła ofertę energooszczędnych, słuchawkowych wzmacniaczy audio o nowy układ oznaczony symbolem TC94B15WBG. Jest to stereofoniczny wzmacniacz klasy G wyposażony w interfejs I²S. Zapewnia znacznie większą sprawność od wzmacniaczy pracujących w klasie AB przy porównywalnych zniekształceniach, a równocześnie nie wymaga dużych filtrów LC wymaganych w przypadku wzmacniaczy klasy D.

Cechą charakterystyczną wzmacniaczy klasy G jest praca z niskim napięciem zasilania, przy równoczesnej możliwości zwiększenia zakresu dynamicznego po pojawieniu się dużego sygnału wejściowego.

Projektując TC94B15WBG położono nacisk na maksymalne ograniczenie liczby komponentów zewnętrznych i powierzchni płytki drukowanej. Układ zawiera własną przetwornicę DC-DC, dzięki czemu może współpracować bezpośrednio z baterią. Ponadto, został wyposażony w przetwornik C/A delta-sigma z filtrem dolnoprzepustowym i układ regulacji wzmocnienia (z funkcją wyciszania), którego zakres wynosi od -63 dB do 0 dB w 32 krokach. Nie wymaga stosowania wyjściowych kondensatorów eliminujących składową stałą. Jest produkowany w obudowie WCSP-20 o powierzchni 2,43 x 2,03 mm.

Ważniejsze parametry:

• napięcie zasilania części analogowej: 1,65...1,95 V;
• napięcie zasilania części cyfrowej: 2,3...4,8 V;
• pobór prądu w stanie spoczynkowym: 1,8 mA;
• pobór prądu w trybie standby: 1,0 µA;
• PSRR: 90 dB;
• THD+N: <0,02%;
• SNR: 92 dB.
