Zestaw deweloperski z mikrokontrolerem STM32 F3 i 9-osiowym czujnikiem MEMS

STMicroelectronics rozpoczyna masową produkcję nowej rodziny mikrokontrolerów STM32 F3. Równocześnie wprowadza do sprzedaży zestaw deweloperski STM32 F3 Discovery Kit zawierający wspomniany mikrokontroler oraz cyfrowy magnetometr i żyroskop. Czujniki te zapewniają 3-osiowy pomiar ruchu liniowego, 3-osiowy pomiar ruchu kątowego i 3-osiowy pomiar natężenia ziemskiego pola magnetycznego.

STM32 F3 Discovery Kit może być wykorzystany do budowy m.in. urządzeń AHRS (Attitude Heading Reference System) dostarczających informacji o położeniu przestrzennym obiektu względem Ziemi. Połączenie trzech czujników i dużej mocy obliczeniowej MCU otwiera szerokie pole zastosowań w wielu typach aplikacji, takich jak gry elektroniczne, systemy stabilizacji obrazu, przenośne urządzenia nawigacyjne czy robotyka.

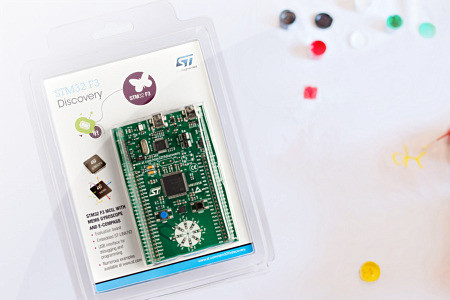

Na płytce prototypowej dostarczanej w zestawie znajduje się mikrokontroler STM32F303, 3-osiowy żyroskop L3GD20 i 6-osiowy moduł geomagnetyczny LSM303DLHC oraz zestaw sygnalizacyjnych diod LED, przyciski funkcyjne, złącze I/O i port USB do komunikacji z komputerem. Wszystkie ważniejsze linie mikrokontrolera są wyprowadzone na złączu I/O, co ułatwia testowanie i debugging systemu. STM32 F3 Discovery Kit jest kompatybilny ze środowiskami projektowymi STM32 oferowanymi m.in. przez firmy Altium, Atollic, IAR i Keil.

Mikrokontrolery serii STM32F30x bazują na rdzeniu ARM Cortex-M4 z blokami DSP i FPU oraz zestawem zaawansowanych funkcji peryferyjnych. Ze względu na dużą moc obliczeniową nadają się idealnie do współpracy z czujnikami MEMS w zaawansowanych aplikacjach sensor-fusion, takich jak urządzenia AHRS, gdzie wymagane jest przeprowadzanie zmiennoprzecinkowych operacji matrycowych przy realizacji algorytmów wyznaczających położenie przestrzenne obiektu.

Struktura tych mikrokontrolerów obejmuje m.in. cztery 12-bitowe przetworniki A/C o szybkości próbkowania 5 MSps, 7 szybkich komparatorów o czasie reakcji 50 ns, 4 wzmacniacze PGA o 1-procentowej dokładności, dwa 12-bitowe pomocnicze przetworniki C/A i dwa rozbudowane timery.

Z kolei układy serii STM32F37x jako pierwsze zawierają zintegrowane 16-bitowe przetworniki A/C delta-sigma (do 3 kanałów), co eliminuje konieczność stosowania dwóch oddzielnych układów scalonych w precyzyjnych urządzeniach pomiarowych.

Rekomendowana cena zestawu STM32F3 Discovery Kit wynosi 10,90 USD. Przy zamówieniach powyżej 1000 sztuk ceny hurtowe mikrokontrolerów serii STM32F30x i STM32F37x wynoszą odpowiednio od 2,54 do 3,86 USD oraz od 2,24 do 3,69 USD.
