Ekspander portów I/O z wbudowanym zabezpieczeniem EMI i ESD

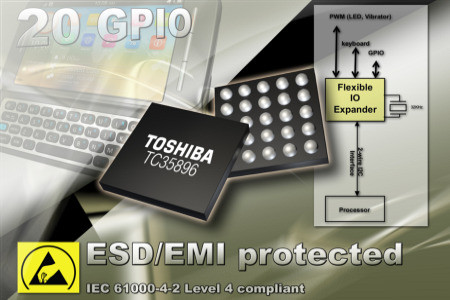

Toshiba rozszerza ofertę miniaturowych ekspanderów portów I/O o nowy układ oznaczony symbolem TC35896WBG, wyposażony w zabezpieczenie EMI i ESD. Umożliwia on podłączenie do mikrokontrolera do 20 linii GPIO, keypadu z maksymalnie 96 przyciskami oraz 3 kanałów PWM za pośrednictwem dwużyłowego interfejsu I²C i pojedynczej linii przerwania.
Linie GPIO mogą być wykorzystane np. do generacji sygnałów Reset i Enable, a kanały PWM do sterowania pracą silników w prostych układach napędowych, do regulacji jasności diod LED itp. TC35896WBG znajduje zastosowanie przede wszystkim w miniaturowych urządzeniach bateryjnych o ograniczonych zasobach, stanowiąc ekonomiczną alternatywę dla stosowania droższych mikrokontrolerów o większej liczbie wyprowadzeń. Ponadto, pozwala zmniejszyć liczbę linii interfejsu i ograniczyć poziom generowanych zaburzeń EMI.
Układ jest produkowany w chipowej obudowie o powierzchni 2,5 x 2,5 mm, najmniejszej z dotychczasowej oferty ekspanderów. TC35896WBG zawiera wbudowane zabezpieczenie przed wyładowaniami ESD przenoszonymi przez kontakt (do 8 kV) i przez powietrze (do 16 kV) zgodnie z wymogami IEC 61000-4-2 level 4 i JEDEC JESD22. Zapewnia współczynnik tłumienia zaburzeń EMI lepszy niż -3 dBm @ 100 MHz, eliminujący ryzyko zakłócania pracy innych komponentów na płytce drukowanej.
W ofercie firmy Toshiba dostępne są też 4 podobne ekspandery zawierające 20 lub 24 linie GPIO, 96 linii do współpracy z klawiaturą i 3 kanały PWM. Są one produkowane w obudowach BGA o powierzchni 3,5 x 3,5 mm oraz QFP-44.
