16-bitowy, 8-kanałowy system akwizycji danych w obudowie 6 x 6 mm

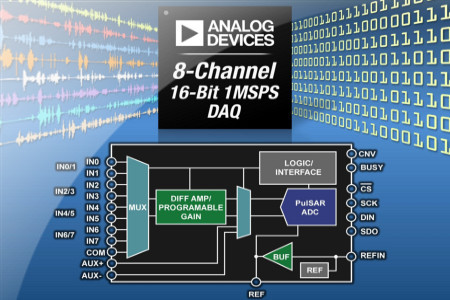

Oferta firmy Analog Devices w zakresie układów scalonych do systemów akwizycji danych została rozszerzona o kolejną pozycję. ADAS3022 zawiera 8-kanałowy wejściowy multiplekser, programowalny wzmacniacz pomiarowy, 16-bitowy przetwornik A/C 1 MSps z sukcesywną aproksymacją, czujnik temperatury i precyzyjne źródło napięcia referencyjnego 4,096 V.

Może współpracować z dowolnym czujnikiem generującym sygnał napięciowy. Zapewnia impedancję wejściową powyżej 500 MΩ. Umożliwia programowanie zakresu napięcia wejściowego od ±640 mV do ±10 V w poszczególnych kanałach oraz dowolną kolejność ich skanowania.

Zapewnia skuteczne tłumienie sygnałów sumacyjnych (CMRR>100 dB) oraz - ze względu na zastosowaną przetwornik SAR - brak opóźnień wynikających z przetwarzania potokowego. Wyjściowy 4-żyłowy interfejs szeregowy o poziomach napięć od 1,8 do 5 V jest kompatybilny m.in. ze standardem SPI. ADAS3022 może pracować w przemysłowym zakresie temperatur. Jest produkowany w obudowie LFCSP-40 (6 x 6 mm).
