Mikrokontrolery do układów napędowych z dużą pamięcią Flash i RAM

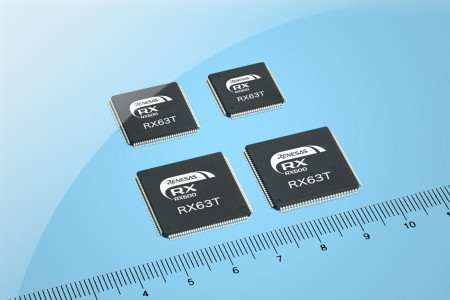

Renesas Electronics uzupełnia grupę mikrokontrolerów RX63T do układów napędowych o nowe wersje wyposażone w większą pamięć Flash i RAM, rozbudowane funkcje bezpieczeństwa zapewniające zgodność ze standardem IEC60730 oraz interfejs USB 2.0. Moc obliczeniowa tych układów wystarcza do równoczesnego sterowania nawet 3 silnikami.

Ich struktura wewnętrzna dziedziczy obwody występujące w serii RX62T i wcześniejszych wersjach RX63T, a dodatkowo została wzbogacona o interfejs USB 2.0, pomocniczy 10-bitowy przetwornik A/C o czasie konwersji 0,5 µs oraz większą liczbę timerów i interfejsów szeregowych. Nowe mikrokontrolery RX63T pozwalają ograniczyć pobór mocy i koszt realizacji układów napędowych w klimatyzatorach, pralkach, falownikach systemów solarnych i mniejszych przemysłowych systemach sterowania silnikami.

Ważniejsze cechy:

• 32-bitowa jednostka obliczeniowa RX o częstotliwości taktowania 100 Hz i mocy obliczeniowej 165 DMIPS/312 CoreMark;
• wbudowane jednostki pomocnicze FPU i DSP;
• specjalizowany timer MTU3 do sterowania pracą dwóch silników 3-fazowych i timer uniwersalny GPT do sterowania pracą dodatkowego silnika 3-fazowego (taktowanie 100 MHz, rozdzielczość 10 ns);
• dwa 12-bitowe przetworniki A/C o czasie konwersji 1 µs ze wzmacniaczami programowalnymi i komparatorami okienkowymi eliminującymi zewnętrzne wzmacniacze/komparatory w układach zabezpieczenia nadprądowego i nadnapięciowego;
• pomocniczy 10-bitowy przetwornik A/C o czasie konwersji 0,5 µs;
• watchdog z własnym źródłem sygnału zegarowego;
• interfejsy CAN i USB 2.0 host/device/OTG.

Nowa oferta mikrokontrolerów RX63T obejmuje 48 pozycji. Układy te są zamykane w 100-, 112-, 120- i 144-wyprowadzeniowych obudowach LQFP. Zawierają od 256 do 512 KB pamięci Flash i do 48 KB pamięci SRAM. W dodatkowej, niezależnej pamięci Flash BGO (do operacji w tle) o pojemności 32 KB mogą być zapisywane dane w trakcie wykonywania programu głównego.
