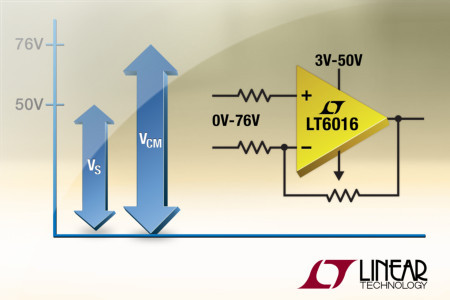

Precyzyjne wzmacniacze operacyjne o zakresie wejściowych napięć sumacyjnych do 76 V

Wzmacniacze operacyjne LT6016 i LT6017 charakteryzują się równocześnie dużą dokładnością przy pracy stałoprądowej i szerokim zakresem wejściowych napięć sumacyjnych. Stopień wejściowy Over-The-Top umożliwia sterowanie wejść napięciem sumacyjnym do 76 V. Wejściowe napięcie niezrównoważenia poniżej 50 µV, wejściowy prąd polaryzacji równy 5 nA i szum niskoczęstotliwościowy równy 0,5 µVP-P otwierają dla tych układów szerokie pole zastosowań w precyzyjnych aplikacjach przemysłowych, motoryzacyjnych i pomiarowych.

LT6016 i LT6017 funkcjonują normalnie przy wejściowym napięciu sumacyjnym wynoszącym do 76 V powyżej poziomu V-, niezależnie od wartości napięcia zasilającego na linii V+. Zawierają zabezpieczenie przed odwróceniem polaryzacji na linii zasilającej (od -50 V), ujemnym napięciem wejściowym (od -25 V) i wymuszonym wysokim napięciem na wyjściu przy braku zasilania (do 50 V).

Pozostałe parametry:

• napięcie zasilania: 3...50 V,
• pobór prądu: 315 µA na kanał,
• CMRR, PSRR: 126 dB,
• GBW: 3,2 MHz,
• wzmocnienie wielkosygnałowe: 1000 V/mV.

Oba wzmacniacze są produkowane w wersjach na trzy zakresy temperatur pracy: -40...+85°C, -40...+125°C i -55...+150°C. Dwukanałowy LT6016 jest zamykany w obudowie MSOP-8. Czterokanałowy LT6017 jest zamykany w obudowie DFN. Ceny hurtowe zaczynają się odpowiednio od 2,50 i 3,96 USD przy zamówieniach 1000 sztuk.
