Miniaturowy sterownik bramki tranzystora MOSFET z wbudowanym regulatorem LDO
Oszczędność powierzchni płytki drukowanej, skrócenie listy podzespołów i skrócenie czasu wprowadzania produktów na rynek to najważniejsze wyzwania stojące przed projektantami urządzeń elektronicznych. W wielu projektowanych obecnie aplikacjach, np. w zasilaczach impulsowych czy elektronarzędziach stałymi elementami są: mikrokontroler, regulator napięcia LDO i układ sterowania tranzystora MOSFET.

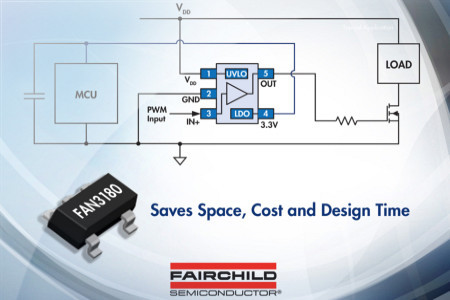

Na potrzeby tego typu urządzeń firma Fairchild opracowała miniaturowy sterownik bramki tranzystora MOSFET oznaczony symbolem FAN3180, pracujący w układzie low-side. Charakteryzuje się on wydajnością prądową +2,5/-2,8 A przy VDD=12 V. Pracuje w zakresie napięć wejściowych od 5 do 18 V. Jest wyposażony w regulator LDO 3,3 V/15 mA, mogący zostać wykorzystany do zasilania zewnętrznego mikrokontrolera lub układu ASIC. Pracuje w szerokim zakresie temperatur otoczenia od -40 do +125°C. Cena hurtowa wynosi 0,60 USD przy zamówieniach 1000 sztuk.
