Miniaturowe przełączniki sygnałów w.cz. o dopuszczalnej mocy sygnału wejściowego +36 dBm

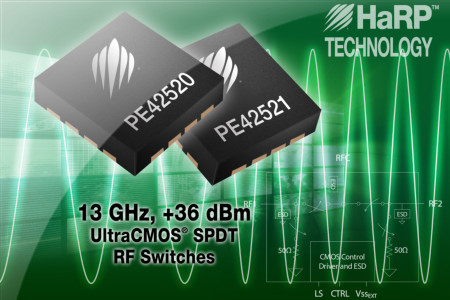

PE42520 i PE42521 to miniaturowe przełączniki w.cz. o paśmie 13 GHz i dopuszczalnej mocy sygnału wejściowego wynoszącej +36 dBm. Są przełącznikami typu SPDT wykonywanymi w procesie CMOS i zamykanymi w obudowach QFN-16 o powierzchni 3 x 3 mm. Zrealizowano je w technologii HaRP zapewniającej bardzo dobrą liniowość, o czym świadczą współczynniki IIP2 i IIP3 wynoszące odpowiednio 66 i 115 dBm.

Na częstotliwości 7,5 GHz straty wtrącone obu układów wynoszą 0,7 dB, a izolacja przekracza 41 dB. PE42520 i PE42521 różnią się dolnym zakresem częstotliwości pracy (odpowiednio 9 kHz i 100 MHz) oraz zabezpieczeniem ESD wyprowadzeń (odpowiednio 3 kV i 1,5 kV HBM). Mogą znaleźć zastosowanie m.in. w aparaturze pomiarowej i sprzęcie wojskowym. Ceny hurtowe zaczynają się od 3,98 USD przy zamówieniach 10 tys. sztuk.
