Diody zabezpieczające TVS o małej pojemności i rezystancji dynamicznej

Diody TVS nowej serii ESD102 służą do ochrony interfejsów przed wyładowaniami elektrostatycznymi. Na tle innych podobnych elementów wyróżniają się bardzo małą rezystancją dynamiczną (0,19 Ω) i pojemnością (0,4 pF), dzięki czemu mogą współpracować z szybkimi interfejsami standardów m.in. USB 3.0, Gigabit Ethernet, Firewire i HDMI bez wprowadzania zniekształceń transmitowanych sygnałów.

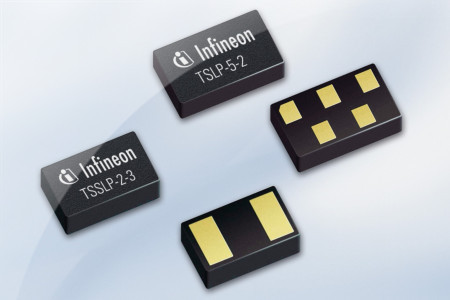

Występują w wersjach 2-, 4- i 5-wyprowadzeniowych zapewniających ochronę odpowiednio jednej, dwóch i czterech linii danych (ozn. odpowiednio ESD102-U1-02ELS, ESD102-U2-099L i ESD102-U4-05L. Dzięki miniaturowym obudowom i natężeniu prądu upływu poniżej 50 nA nadają się do zastosowań w urządzeniach bateryjnych. Pod względem zapewnianej ochrony wykraczają poza wymogi normy IEC61000-4-2.

Ważniejsze dane techniczne:

• ochrona linii danych:
  - IEC61000-4-2 (ESD): ≥ ±20 kV (powietrze/kontakt),
  - IEC61000-4-4 (EFT): ≥2,5 kV / ≥50 A (5/50 ns),
  - IEC61000-4-5 (prąd udarowy): 3 A (8/20 μs);
• maksymalne napięcie pracy: 3,3 V;
• pojemność (I/O do masy): typ. 0,4 pF;
• napięcie poziomowania: 8 V @ I_PP = 16 A;
• rezystancja dynamiczna: typ. 0,19 Ω;
• prąd wsteczny: typ. 1 nA @ 3,3 V.

Więcej na: www.infineon.com
