Matryce diodowe TVS do ochrony interfejsów przed wyładowaniami ESD do ±30 kV

Najnowsza seria matryc diodowych TVS firmy Littelfuse, SRDA3.3 zapewnia większe o 40%, dopuszczalne napięcie wyładowań ESD niepowodujące degeneracji parametrów, od elementów poprzednich serii, wynoszące ±30 kV. Elementy te zapewniają ochronę przed impulsami udarowymi, umożliwiając bezpieczny przepływ prądów impulsowych o natężeniu do 35 A (8/20µs). Służą do ochrony szybkich linii telekomunikacyjnych T1/E1/T3/E3, interfejsów xDSL, RS-232/RS-485 i 10/100 Ethernet oraz połączeń wideo.

Ich struktura obejmuje zespół diod o małej pojemności i małym prądzie upływu połączonych z dodatkową diodą Zenera. Wewnętrzna pojemność wynosząca maksymalnie 10 pF jest dwukrotnie mniejsza niż w przypadku innych podobnych elementów, co zapewnia integralność sygnałów przesyłanych na szybkich liniach transmisyjnych.

Ważniejsze cechy:

• ochrona przed impulsami udarowymi: do 35 A, 600 W (8/20µs), IEC61000-4-5;
• wytrzymałość na impulsy ESD: do ±30 kV kontakt/powietrze, IEC61000-4-2;
• ochrona przed impulsami EFT: 50 A (5/50 ns), IEC61000-4-4;
• rezystancja dynamiczna: 0,5 Ω;
• pojemność wewnętrzna: 8 pF typ. 10 pF maks. między linią I/O i GND;
• zakres temperatur pracy: od -40 do 125°C;

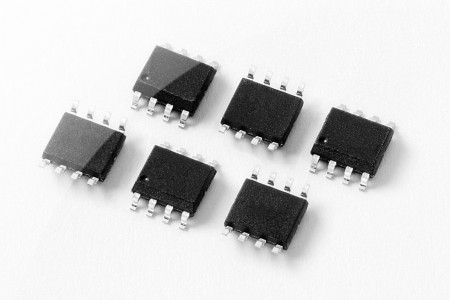

• obudowa: SOIC-8.

Więcej na: www.littelfuse.com
