Trójwyjściowy regulator step-down 2 A + 1 A + 1 A o napięciu wejściowym do 36 V

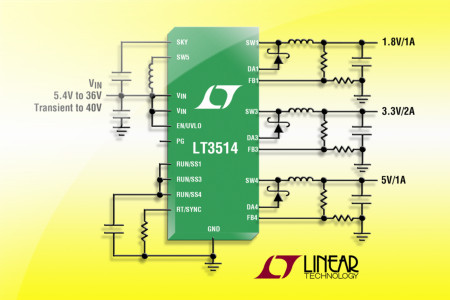

LT3514 to trójwyjściowy impulsowy regulator typu step-down o szerokim zakresie napięć wejściowych od 3,2 V do 36 V, znajdujący zastosowanie w aplikacjach przemysłowych i motoryzacyjnych wymagających kilku różnych napięć zasilania. Na trzech wyjściach o wydajności prądowej 2 A + 1 A + 1 A generuje napięcia od 0,8 V. Częstotliwość taktowania może być programowana zewnętrznym rezystorem w zakresie od 250 kHz do 2,2 MHz, co ułatwia ominięcie pasm szczególnie wrażliwych dla pozostałych obwodów urządzenia.

LT3514 może pracować ze 100-procentowym cyklem pracy przy minimalnej różnicy napięć między wejściem i wyjściem. Zapewnia dużą sprawność w szerokim zakresie napięć wejściowych, sięgającą 88%. Poszczególne tory są przełączane w przesuniętych fazach, co zmniejsza amplitudę wejściowych impulsów prądowych. LT3514 jest zamykany w 28-wyprowadzeniowych obudowach QFN i TSSOP. Ceny hurtowe zaczynają się od 3,85 USD przy zamówieniach 1000 sztuk.
