Dwukierunkowa symetryczna dioda do ochrony ESD o pojemności poniżej 0,8 pF

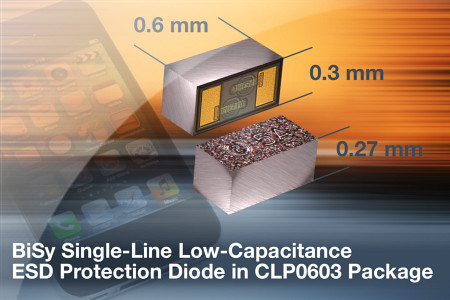

VBUS05A1-SD0 to kolejna w ofercie firmy Vishay dioda do ochrony ESD pojedynczej linii sygnałowej, produkowana w miniaturowej obudowie CLP0603 (0,6 x 0,3 x 0,27 mm). Charakteryzuje się prądem upływu poniżej 0,1 µA, napięciem pracy ±5,5 V, napięciem przebicia typ. 8,8 V @ 1 mA i maksymalnym napięciem poziomującym 18 V @ 2,5 A. Zapewnia zabezpieczenie przed wyładowaniami ESD do 13 kV, przenoszonymi przez powietrze i przez dotyk.

Dzięki małej pojemności wewnętrznej, nieprzekraczającej 0,8 pF, może służyć do zabezpieczania szybkich linii danych, np. w interfejsach HDMI, USB 3.0 i Thunderbolt w grach elektronicznych, cyfrowych aparatach fotograficznych, smartfonach itp. Mniejsze niż w innych tego typu elementach wymiary obudowy oznaczają mniejszą indukcyjność wewnętrzną, a w konsekwencji mniejsze oscylacje podczas tłumienia przepięć.
