Jedno- i dwubiegunowe energooszczędne przełączniki Halla o napięciu zasilania od 1,6 V

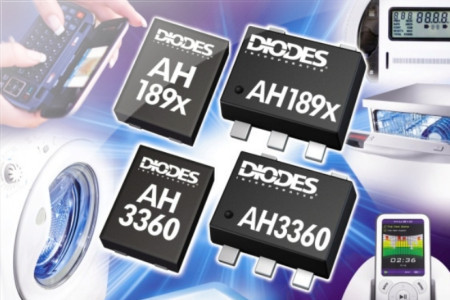

W ofercie firmy Diodes pojawiły się trzy nowe serie jedno- i dwubiegunowych przełączników Halla o oznaczeniach AH189x, AH1812 i AH3360 zaprojektowanych do zastosowań w urządzeniach konsumenckich, zwłaszcza o zasilaniu bateryjnym. Przełączniki te wyróżniają się energooszczędną pracą i niskim napięciem zasilania - już od 1,6 V. Zawierają układ stabilizacyjny typu chopper.

Są zabezpieczone przed wyładowaniami ESD do 8 kV. Serie AH19x i AH3360 zawierają wyjścia push-pull i wymagają minimum elementów zewnętrznych, natomiast AH1812 zawiera wyjście z otwartym drenem. Nowe przełączniki są produkowane w obudowach X1-DFN1216 i SOT553. Wszystkie mogą pracować w przemysłowym zakresie temperatur.

Ważniejsze parametry:

• aktywacja: jednobiegunowa (AH1812, AH189x), dwubiegunowa (AH3360);
• punkt przełączenia: 30 g (AH1812, AH1893, AH1897, AH3360), 60 g (AH1895), programowany 30 lub 40 g (AH1894);
• napięcie zasilania: 1,6...3,6 V;
• średni pobór mocy: typ. 7,7 µW @ 1,8 V;
• średni pobór prądu: 4,3 µA @ 1,85 V;
• zakres temperatur pracy: -40...+85°C;
• zabezpieczenie ESD: do 8 kV (AH1893/4/5, AH3360) lub do 4 kV (AH1812, AH1897).
