Regulator DC-DC POL o prądzie wyjściowym 12 A i wymiarach 12 x 12 x 8 mm

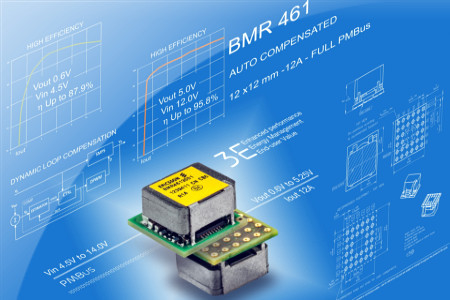

BMR461 to najnowszy regulator DC-DC POL firmy Ericsson Power Modules, zdolny dostarczyć do obciążenia prąd o natężeniu do 12 A przy wymiarach obudowy wynoszących zaledwie 12 x 12 x 8 mm. Jako pierwszy tego typu regulator został wyposażony w układ dynamicznej kompensacji pętli (DLC) gwarantujący stabilność i zapewniający optymalne warunki pracy na bazie wbudowanego modelu matematycznego, nie wymagając przy tym dołączania żadnych elementów zewnętrznych.
BMR461 zawiera interfejs sterujący PMBus. Akceptuje napięcie wejściowe z zakresu od 4,5 do 14 V i generuje napięcie 0,6...5 V programowane zewnętrznym rezystorem lub poleceniem VOUT_COMMAND wysłanym na szynę SMBus. Wyróżnia go zdecydowanie większa sprawność energetyczna od innych podobnych regulatorów, zwłaszcza w zakresie poniżej 1 V.
Przykładowo, w konfiguracji VIN=5 V/VOUT=0,6 V i przy pełnym obciążeniu sprawność BMR461 sięga 87,5%, podczas gdy dla regulatorów konkurencyjnych jest to około 75%. Z kolei przy współpracy z wejściową szyną pośrednią 12 V, napięciu wyjściowym 5 V i 80-procentowym obciążeniu sprawność osiąga rekordowe 96%. BMR461 zawiera układ miękkiego startu, zabezpieczenie podnapięciowe, termiczne, nadnapięciowe i zwarciowe oraz wyprowadzenie sygnalizacyjne Power Good. Jest regulatorem o dużej niezawodności, potwierdzonej współczynnikiem MTBF równym 11 milionów godzin.
