Liniowy regulator napięcia LT1965 w wersji H-grade na zakres temperatur złącza do +150°C

Liniowy regulator napięcia LT1965 z oferty Linear Technology jest obecnie dostępny w nowej wersji H-grade o rozszerzonym dopuszczalnym zakresie temperatur pracy złącza od -40 do +150°C. Jest to układ o dużej gęstości mocy, polecany do zastosowań przede wszystkim tam, gdzie zachodzi potrzeba pracy z dużą różnicą napięć między wejściem i wyjściem; w tego typu zastosowaniach stanowi rozwiązanie efektywne pod względem zajmowanej powierzchni i generowanego ciepła.

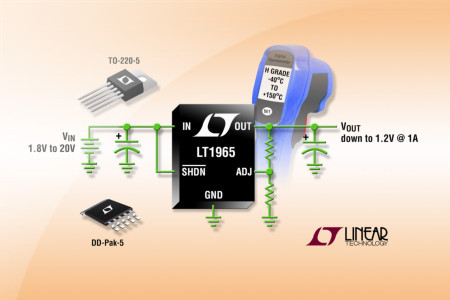

LT1965 obniża napięcie wejściowe z zakresu 1,8...20 V do dowolnej wartości od 1,2 do 19,5 V, zapewniając dokładność ±3% w całym dopuszczalnym zakresie zmian napięcia wejściowego, prądu wyjściowego i temperatury. Charakteryzuje się maksymalnym prądem wyjściowym 1 A i małym wyjściowym napięciem szumów równym 40 µV rms. Pobiera 500 µA prądu przy braku obciążenia i mniej niż 1 µA w trybie shutdown. Do zapewnienia stabilnej pracy wymaga wyjściowego kondensatora ceramicznego o małym ESR i pojemności już od 10 µF. Zawiera zabezpieczenie przed odwróceniem polaryzacji, ogranicznik prądowy i zabezpieczenie termiczne.

LT1965 w wersji H-grade jest dostarczany w trzech typach obudów: niskoprofilowej DFN-8 o grubości 0,75 mm oraz D2Pak i TO-220. Ceny hurtowe układu zaczynają się od 2,80 USD przy zamówieniach 1000 sztuk.
