Seria podwójnych regulatorów LDO 2 x 150 mA o dużym współczynniku PSRR
NXP
Podwójne regulatory LDO nowej serii LD6915LX wyróżniają się bardzo dobrym tłumieniem tętnień zasilania (PSRR=80 dB @ 1 kHz) i niskim napięciem dropout (120 mV @ 150 mA) umożliwiającym stabilną pracę z małą różnicą napięć między wejściem i wyjściem. Występują obecnie w 9 wersjach z napięciami wyjściowymi zaprogramowanymi fabrycznie, wynoszącymi od 1,5 do 3,6 V. Wszystkie pracują w tym samym dopuszczalnym zakresie napięć wejściowych od 1,75 do 5,5 V i zapewniają wydajność prądową 2 x 150 mV.

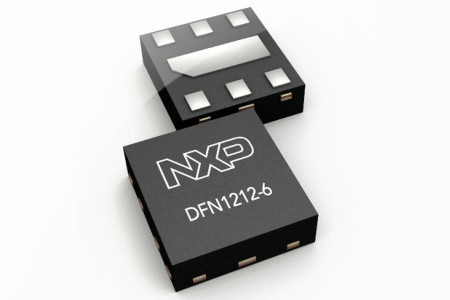

Są zamykane w obudowach DFN1212-6 (SOT1229) o wymiarach 1,2 x 1,2 x 0,4 mm. Zawierają zabezpieczenie termiczne i nadprądowe, układ miękkiego startu i ogranicznik prądu wyjściowego o charakterystyce foldback. W przypadku regulatorów LD6915LX/xxxxH, ich wyjście w stanie disabled jest ustawiane w tryb wysokiej impedancji, natomiast w przypadku regulatorów LD6915LX/xxxxP w stan niskiej impedancji (funkcja auto discharge).
