Mikrokontrolery PIC z kompletnym analogowym torem sygnałowym

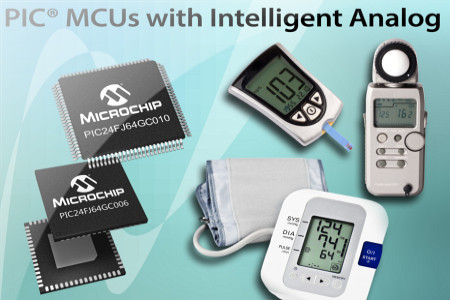

Microchip prezentuje pierwszą serię mikrokontrolerów PIC wyposażonych w kompletny analogowy tor sygnałowy. Dzięki zastosowanej technologii eXtreme Low Power (XLP) może być stosowany w przenośnych aplikacjach medycznych, takich jak mierniki ciśnienia krwi czy mierniki glukozy, oraz w przenośnych aplikacjach przemysłowych, takich jak czujniki gazu. Pobiera prąd od 180 µA/MHz w stanie aktywnym do zaledwie 18 nA w trybie deep sleep.

Tor sygnałowy obejmuje:

• 16-bitowy precyzyjny przetwornik A/C delta-sigma z wejściem różnicowym;
• 12-bitowy przetwornik A/C o szybkości próbkowania 10 MSps;
• dwa 10-bitowe przetworniki C/A o szybkości próbkowania 1 MSps;
• 2 wzmacniacze operacyjne;
• 3 komparatory analogowe;
• 3 źródła napięcia referencyjnego;
• jednostka Charge Time Measurement Unit (CTMU).

Model PIC24FJ128GC010 został ponadto wyposażony w port USB Device/Host/OTG i kontroler wyświetlacza LCD. Wbudowany kontroler LCD może współpracować z ekranem zawierającym do 472 segmentów.

Mikrokontrolery nowej serii występują w wersji z 64 i 128 KB wewnętrznej pamięci Flash. Są zamykane w obudowach TQFP-100, BGA-121, TQFP-64 i QFN-64.
