Programowalny czujnik Halla do pomiaru natężenia prądów AC i DC

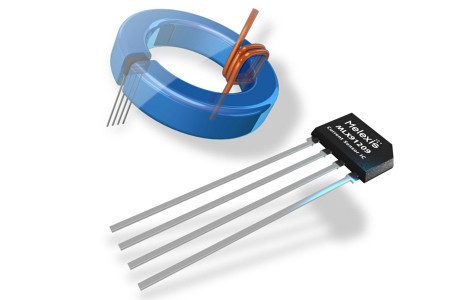

Pomiar natężenia prądu w przewodniku jest krytyczny w wielu systemach. Klasycznymi elementami stosowanymi do tego celu są rezystory bocznikowe, transformatory prądowe i czujniki pola magnetycznego. Czujniki Halla są często wykorzystywane do pomiaru prądów DC. Wprowadzony w ostatnim czasie na rynek czujnik Halla MLX91209CA firmy Melexis nadaje się do pomiaru zarówno prądów stałych, jak i zmiennych w paśmie DC...200 kHz.

Jego czułość może być programowana w zakresie od 5 do 150 mV/mT. MLX91209CA jest czujnikiem z liniowym wyjściem analogowym, zapewniającym krótki czas odpowiedzi poniżej 3 µs. Cechuje się bardzo dobrą stabilnością w funkcji czasu i temperatury. Zawiera pamięć EEPROM, w której przechowywane są takie parametry, jak m.in. czułość i offset.

Kalibracja może być wykonana po zamontowaniu czujnika w aplikacji docelowej z wykorzystaniem techniki PTC (Programming Through Connector), polegającej na modulowaniu napięcia zasilającego. Eliminuje to konieczność stosowania dodatkowego wyprowadzenia. Po kalibracji MLX91209CA zapewnia dokładność pomiaru wynoszącą ±0,5% w temperaturze pokojowej i ±2% w całym dopuszczalnym zakresie temperatur pracy od -40 do +125°C. Każdy egzemplarz jest oznakowany unikalnym numerem identyfikacyjnym.
