Miniaturowy podwójny tranzystor n-MOS o dopuszczalnym ciągłym prądzie drenu 4 A

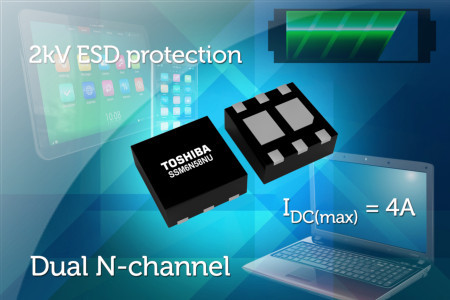

SSM6N58NU to podwójny n-kanałowy tranzystor MOSFET charakteryzujący się równocześnie dużym dopuszczalnym prądem drenu i małymi gabarytami, zaprojektowany do zastosowań w układach zarządzania mocą w smartfonach, tabletach i laptopach. Jest zamykany w obudowie UDFN6 o wymiarach 2 x 2 x 0,75 mm. Może przewodzić prąd ciągły o natężeniu do 4 A i impulsowy do 10 A.

Jego zaletą są też krótkie czasy przełączania wynikające z małej pojemności wewnętrznej i małego ładunku bramki. SSM6N58NU może pracować przy maksymalnej temperaturze złącza +150°C. Zawiera zabezpieczenie przed wyładowaniami ESD do 2 kV.

Pozostałe dane techniczne:

• C_ISS: 129 pF;
• R_DS(on): od 67 mΩ przy I_D=2 A i V_GS=4,5 V;
• Q_G: 1,8 nC @ I_D=4 A;
• czasy włączania/wyłączania (t_ON/t_OFF): 26 ns/9 ns;
• P_D: 2 W.

Więcej na: www.toshiba-components.com
