Oscylator OCXO 10 MHz o stabilności ±1,5 ppb w zakresie temperatur 0...+70°C

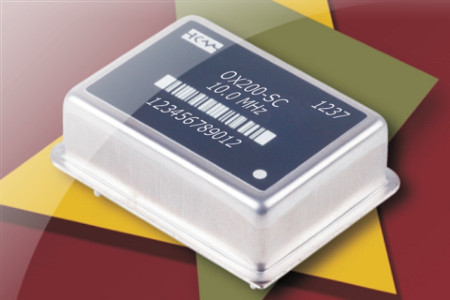

OX200-SC to najbardziej stabilny z dotychczasowych oscylatorów OCXO produkowanych przez firmę Connor-Winfield. Został zaprojektowany do zastosowań w systemach sieciowych wykorzystujących protokół synchronizacji czasu IEEE1588 PTP, gdzie niezbędne są źródła o dużej stabilności, precyzyjnej kalibracji początkowej i bardzo małym, długoterminowym dryfcie częstotliwości, pozwalającym całkowicie wyeliminować konieczność wykonywania rekalibracji lub znacznie wydłużyć okresy pomiędzy nimi.
OX-200-SC zawiera kryształ z cięciem SC pracujący na trzeciej częstotliwości nadpodstawowej. Zapewnia stabilność ±1,5 ppb w zakresie temperatur otoczenia od 0°C do +70°C. Odchyłka długoterminowa wynosi mniej niż 0,2 ppb/dzień po 30 dniach pracy oraz 60 ppb po 5 latach pracy. Przy 5-procentowych zmianach napięcia zasilającego i temperatury stabilność jest lepsza niż ±0,3 ppb.
Pozostałe parametry:
- szum fazowy: -85 dBc/Hz @ 1 Hz, -135 dBc/Hz @ 100 Hz, -150 dBc/Hz @ 10 kHz;
- rodzaj wyjścia: LVCMOS 10 MHz;
- zasilanie: 12 VDC;
- obudowa: hermetyczna CO-8 o wymiarach 36 x 27 x 13,5 mm;
- dopuszczalny zakres temperatur pracy: 0...+70°C.
