Miniaturowy liniowy czujnik Halla do pracy w warunkach przemysłowych

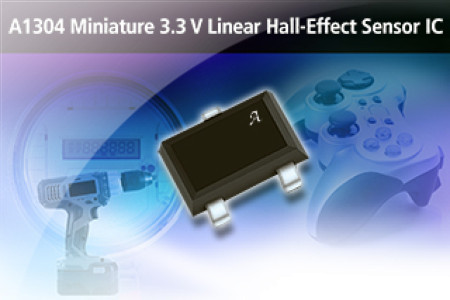

A1304 jest miniaturowym, liniowym czujnikiem Halla zaprojektowanym do zastosowań w systemach przemysłowych, w których liczą się jak najmniejsze wymiary podzespołów, a dokładność ma drugorzędne znaczenie. Układ jest zamykany w 3-wyprowadzeniowej obudowie SOT23-W (3,0 x 2,9 x 1,0 mm).

Generuje napięcie proporcjonalne do natężenia pola magnetycznego, które w stanie spoczynkowym (B=0) jest ustalane w punkcie odpowiadającym połowie napięcia zasilającego. Charakteryzuje się czułością 4 mV/g (±6%). Poza sensorem architektura układu obejmuje blok korekcji offsetu i czułości, wzmacniacz i blok dynamicznej eliminacji offsetu. A1304 pracuje w dopuszczalnym zakresie temperatur otoczenia od -40 do +85°C. Zawiera zabezpieczenie podnapięciowe gwarantujące, że sygnał wyjściowy pojawia się tylko przy odpowiednio wysokim napięciu zasilania.
