Miniaturowy transceiver RS-232/485/422 wymagający 4 zewnętrznych kondensatorów

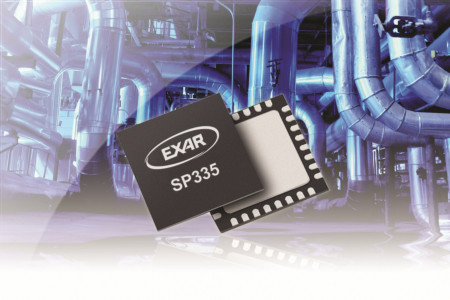

SP335 to transceiver obsługujący protokoły komunikacyjne RS-232, RS-485 i RS-422, produkowany w obudowie QFN-32 (5 x 5 mm). Zajmuje o ponad połowę mniejszą powierzchnię na płytce drukowanej od równoważnego obwodu bazującego na elementach dyskretnych, co pozwala zwiększyć liczbę interfejsów szeregowych w systemie. Programowalne zakończenie falowe wraz z wieloma opcjami konfiguracyjnymi pozwala zamiennie korzystać z trzech wspomnianych protokołów na pojedynczym złączu, bez konieczności stosowania zewnętrznych elementów przełączających.

Wyprowadzenia sygnałowe układu są zabezpieczone przed wyładowaniami ESD powyżej ±15 kV przenoszonymi przez powietrze i powyżej ±8 kV przenoszonymi przez kontakt. Ponadto, wytrzymują bezpośrednie zwarcie do linii o maksymalnym napięciu ±18 V AC/DC. SP335 jest polecany do zastosowań w przemysłowych komputerach PC, komputerach jednopłytkowych, terminalach POS, w systemach automatyki budynków i instalacjach alarmowych. Zawiera oddzielne wejście zasilania dla linii interfejsowych, dzięki czemu może być bezpośrednio łączony z niskonapięciowymi mikrokontrolerami i układami UART bez dodatkowych przesuwników poziomów logicznych. Dopuszczalne napięcie zasilania układów współpracujących może wynosić od 1,65 V.

SP335 zapewnia maksymalną szybkość transmisji 20 Mbps w trybach RS-485/422 oraz 1 Mbps w trybie RS-232. Pracuje z napięciem zasilania 3,0...5,5 V i zawiera wbudowaną pompę ładunkową generującą napięcie szyny komunikacyjnej, wymagającą dołączenia jedynie 4 zewnętrznych kondensatorów. Do zalet układu należy ponadto bardzo mały pobór prądu w trybie shutdown, wynoszący około 10 nA. Sugerowana cena hurtowa SP335 to 4,35 USD przy zamówieniach 1000 sztuk.
