Najmniejsze na rynku mikrokontrolery do współpracy z czujnikami

Lapis Semiconductor, firma wchodząca w skład grupy Rohm zaprezentowała w ostatnim czasie dwa energooszczędne i miniaturowe mikrokontrolery 8-bitowe zaprojektowane do rejestracji i analizy danych z czujników zainstalowanych np. w smartfonach. Zdaniem producenta są to najmniejsze tego typu mikrokontrolery dostępne obecnie na rynku. Model ML610Q793 jest zamykany w obudowie WL-CSP-48 o powierzchni 3,1 x 3,0 mm. Model ML610Q794G, zamykany w obudowie QFP-48 zawiera wszystkie bloki występujące w ML610Q793, a dodatkowo został wyposażony w generator zegarowy z oscylatorem kwarcowym.

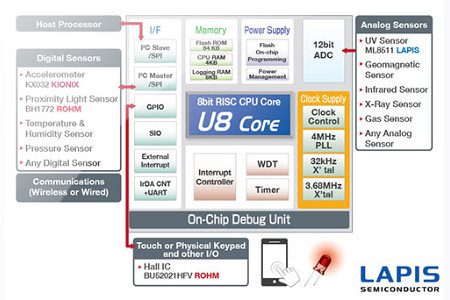

ML610Q793 i ML610Q794G to mikrokontrolery 8-bitowe z rdzeniem RISC nX-U8/100 i 16-bitowym koprocesorem arytmetycznym, zapewniające moc obliczeniową 4 MIPS @ 4 MHz. Zasilane napięciem z zakresu 1,65...3,6 V, charakteryzują się poborem prądu wynoszącym 930µA w stanie aktywnym przy 4 MHz i 0,6 µA w trybie Halt. Zawierają 64 KB pamięci Flash dla programu, 4 KB pamięci RAM dla programu i dodatkowe 8 KB dwuportowej pamięci RAM dla rejestracji danych. Do współpracy z czujnikami z wyjściem analogowym przewidziano tu trzy 12-bitowe przetworniki A/C SAR, do współpracy z czujnikami z wyjściem cyfrowym interfejsy SPI Master, I²C Master, UART i synchroniczny, a do współpracy z mikroprocesorem host interfejsy GPIO i I²C Slave. Ceny hurtowe ML610Q793 i ML610Q794G wynoszą odpowiednio 1,25 i 1,35 USD.

Producent dostarcza zestaw SDK dla środowiska Android 2.3 obejmujący oprogramowanie firmware i sterowniki dla miniaturowych czujników parametrów środowiskowych, w tym m.in. akcelerometrów KXTJ2 i KXTF9 z oferty Kionix oraz czujnika oświetlenia/zbliżeniowego (BH1772) i czujnika Halla (BU52021HFV) z oferty Rohm.
