Energooszczędne wzmacniacze operacyjne Rail-to-Rail o paśmie 75 MHz

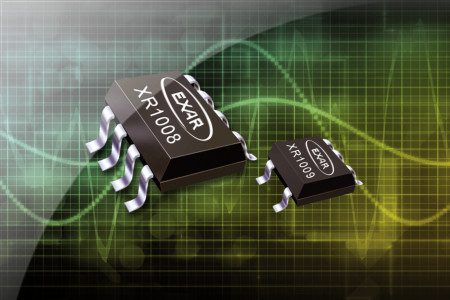

XR1008 i XR2008 to energooszczędne wzmacniacze operacyjne Rail-to-Rail o poborze prądu 505 µA i paśmie 75 MHz, sześciokrotnie większym od dostępnych obecnie na rynku odpowiedników. Występują w wersji odpowiednio jedno- i dwukanałowej. Do oferty firmy Exar trafiły równocześnie odpowiedniki XR1009/XR2009 o paśmie zawężonym do 35 MHz i również zmniejszonym do 208 µA poborze prądu.

XR1008/XR2008 mogą pracować w zakresie temperatur otoczenia od -40 do +125°C. Zawierają zabezpieczenie ESD do 2 kV HBM. Są polecane do zastosowań przemysłowych od których wymagana jest równocześnie duża szybkość pomiaru i mały pobór mocy. Akceptują napięcia wejściowe nawet do 300 mV poniżej poziomu masy i zawierają wyjścia Rail-to-Rail o szerokim zakresie zmienności napięcia. Współczynnik slew-rate i wejściowe napięcie szumu wynoszą odpowiednio 50 V/µs i 12 nV/√Hz dla XR1008/XR2008 oraz 27 V/µs i 21 nV/√Hz dla XR1009/XR2009.

Wzmacniacze XR1008/XR2008 i XR1009/XR2009 są produkowane w trzech rodzajach obudów: TSOT-5, MSOP-8 i SOIC-8. Ich ceny hurtowe wynoszą od 0,51 do 0,82 USD przy zamówieniach 1000 sztuk.

Ważniejsze dane techniczne XR1008:

• zakres napięć zasilania: 2,5...5,5 V;
• pobór prądu: 505 μA;
• pasmo: 75 MHz;
• slew-rate: 50 V/µs;
• zakres napięć wejściowych (zasilanie 5 V): od -0,3 do +3,8 V;
• zakres napięć wyjściowych (zasilanie 5 V): od 0,07 V do 4,86 V;
• wejściowe napięcie szumu: 12 nV/√Hz;
• wydajność prądowa: 15 mA;
• pełna specyfikacja dla napięć zasilania 2,7 V i 5 V.

Więcej na: www.exar.com
