Diody prostownicze 50 V/10...20 A o małym napięciu przewodzenia i małym prądzie upływu

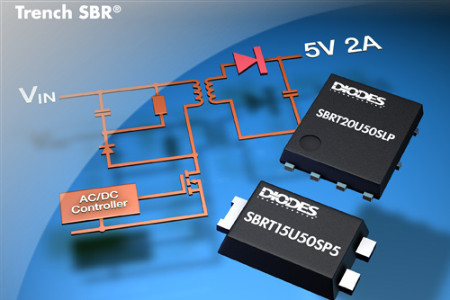

Firma Diodes wprowadziła do oferty serię diod prostowniczych linii Trench SBR (Super Barrier Rectifier) charakteryzujących się małym napięciem przewodzenia i małym prądem upływu, przeznaczonych do zastosowań głównie w ładowarkach sieciowych. Nowa oferta obejmuje obecnie kilkanaście typów diod, których przykładami mogą być 15-amperowa dioda SBRT15U50SP5 adresowana do ładowarek 10 W dla smartfonów czy też 20-amperowa SBRT20U50SLP, adresowana do ładowarek o mocy 12,5 W dla tabletów.

Tego typu ładowarki stają się w ostatnim czasie coraz mniejsze i cieńsze, osiągając sprawność i parametry termiczne, do zapewnienia których nie wystarczają już tradycyjne diody Schottky’ego.

W przypadku diod SBRT15 i SBRT20 osiągnięto napięcia przewodzenia wynoszące zaledwie 0,47 V @ 10 A i 0,5 V @ 20 A oraz prądy upływu wynoszące odpowiednio 105 mA i 100 mA w temperaturze +125°C. Diody te są zamykane w obudowach PowerDI5 PowerDI5060 o grubości nie przekraczającej 1,1 mm. Zajmują zaledwie 40% powierzchni PCB zajmowanej przez odpowiedniki w obudowach DPak (TO252).
