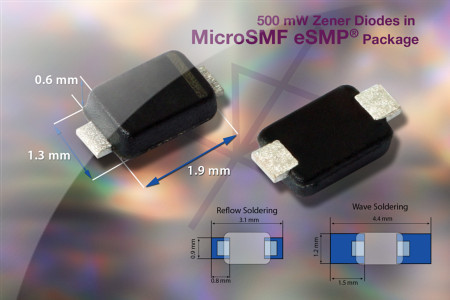

Diody Zenera 500 mW w niskoprofilowych obudowach MicroSMF eSMP o grubości <0,6 mm

Diody Zenera nowej serii PLZ wyróżniają się dużą mocą znamionową wynoszącą 500 mW przy bardzo małych wymiarach obudów (1,9 x 1,3 x 0,6 mm). Ponadto do ich zalet należy bardzo wąski przedział tolerancji napięcia Zenera wynoszący ±2,5%, odporność na wyładowania ESD do 8000 V (HBM) oraz mały prąd upływu i duża stabilność. Diody PLZ są obecnie produkowane na napięcia Zenera od 13 do 27 V, a docelowo ich oferta ma pokrywać zakres od 2 do 39 V.

Mogą być lutowane na fali lub w procesie przepływowym. Ich dopuszczalna temperatura pracy złącza wynosi +150°C.

Ważniejsze dane techniczne:

• maks. moc rozpraszana: 500 mW;
• zabezpieczenie ESD: 8000 V (HBM), 800 V (MM);
• zakres napięć V_Z: 13...27 V;
• prąd testowy: 5...10 mA;
• tolerancja V_Z: ±2,5%;
• obudowa: MicroSMF eSMP 1,9 x 1,3 x 0,6 mm.

Więcej na: www.vishay.com
