Mikrokontrolery umożliwiające obsługę mokrych i zakrzywionych interfejsów pojemnościowych

Renesas Electronics wprowadza na rynek grupę 32-bitowych mikrokontrolerów RX113 o dużym współczynniku szybkości obliczeniowej do poboru mocy, zawierających m.in. jednostkę DSP i dużą liczbę interfejsów. Są one taktowane zegarem do 32 MHz. Wyróżniają się wbudowanym blokiem obsługi interfejsu pojemnościowego udostępniającym tryby pracy z pomiarem pojemności własnej i wzajemnej, pozwalającym na obsługę do 36 przycisków.

Charakteryzuje się on większą odpornością na szumy i 5-krotnie większą czułością niż we wcześniejszych implementacjach, dzięki czemu umożliwia obsługę ekranu w rękawicach oraz zapewnia odporność na zalegającą na nim wodę. Może współpracować z panelami akrylowymi o grubości powyżej 10 mm, co poszerza jego zakres zastosowań np. o panele zakrzywione.

Ważną zaletą mikrokontrolerów z grupy RX113 jest bardzo mały pobór mocy, obniżony do minimum we wszystkich trybach pracy. W stanie aktywnym wynosi on typowo 0,1 mA/MHz, w trybie low-power (z podtrzymaniem pamięci RAM) jest ograniczany do 0,44 mA, a w trybie sterowania wyświetlacza LCD do 1,6 mA. Czas przełączenia z trybu low-power do stanu aktywnego wynosi 4,8 ms.

Ważniejsze cechy:

• do 512 KB pamięci Flash i do 64 KB pamięci SRAM;
• sterownik LCD współpracujący z wyświetlaczami zawierającymi do 288 segmentów;
• obsługa protokołów I²S, SSI i SPI;
• 12-bitowy przetwornik A/C z własnym źródłem referencyjnym;
• 12-bitowy interfejs C/A; czujnik temperatury.

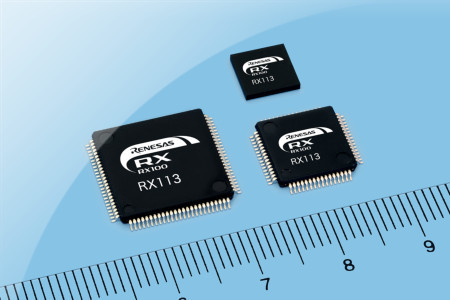

Obecnie mikrokontrolery RX113 są dostępne w wersjach próbnych zawierających od 128 do 512 KB pamięci RAM. Występują w 3 typach obudów: LFQFP-100 (14 x 14 mm), TFLGA-100 (7 x 7 mm) i LFQFP-64 (10 x 10 mm). Rozpoczęcie produkcji masowej przewidziano na luty 2015 roku.
