Fotowoltaiczny sterownik tranzystorów MOSFET z kwalifikacją AEC-Q100 Grade 1

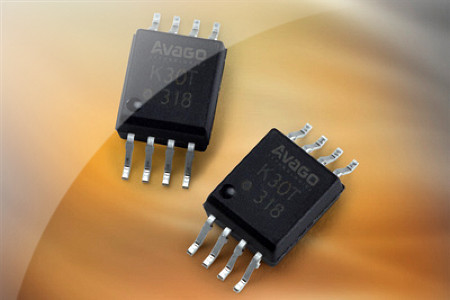

Na targach Electronica 2014 firma Avago Technologies zaprezentowała pierwszy na rynku fotowoltaiczny sterownik tranzystorów MOSFET z kwalifikacją AEC-Q100 Grade 1, oznaczony symbolem ACPL-K30T. Jest on przeznaczony do sterowania wysokonapięciowych tranzystorów MOSFET w podsystemach samochodowych. Może pracować w dopuszczalnym zakresie temperatur od -40 do +125°C.

ACPL-K30T jest równocześnie najnowszym elementem wchodzącym w skład rodziny sprzęgaczy motoryzacyjnych Avago R2Coupler, zapewniających wzmocnioną izolację i niezawodność wymaganą w krytycznych podsystemach współpracujących z silnikiem. Jego struktura obejmuje diodę emisyjną AlGaAs sprzężoną z fotodetektorem w postaci matrycy fotodiod i układem wyłączającym. Sterownik jest włączany gdy natężenie prądu płynącego przez wejściową diodę LED wynosi co najmniej 5 mA i wyłączany, gdy napięcie wejściowe spada do 0,8 V lub mniej.

Pozostałe dane techniczne:

• napięcie open-circuit: typ. 7 V przy prądzie diody 10 mA,
• prąd zwarciowy: typ. 5 µA przy prądzie diody 10 mA,
• czas wyłączania: typ. 40 µs (I_F=10 mA, C_L=1 nF),
• zabezpieczenie ESD: 2 kV HBM,
• droga upływu: min. 8 mm,
• odstęp izolacyjny: min. 8 mm,
• obudowa: SO-8.



Ceny hurtowe ACPL-K30T zaczynają się od 1,87 USD przy zamówieniach 1000 sztuk.

Więcej na: www.avagotech.com
