Wzmacniacz operacyjny CMOS o programowalnym prądzie zasilania

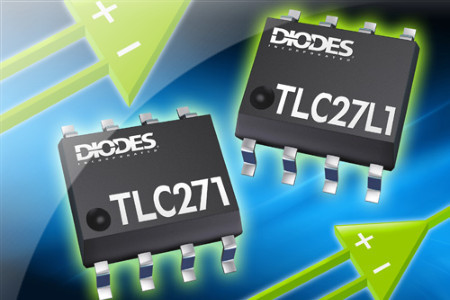

TLC271 to jednokanałowy wzmacniacz operacyjny CMOS o trzech programowanych fabrycznie napięciach offsetu (2, 5 lub 10 mV), umożliwiający balansowanie między poborem prądu zasilania, a parametrami dynamicznymi. TLC271 może pracować w zakresie napięć zasilania od 3 do 16 V. Występuje w dwóch wersjach różniących się zakresem temperatur pracy złącza: od 0 do +70°C i od -40 do +125°C. Jest zamykany w obudowie SO-8.

Wybór trybu zasilania (High bias, Medium bias, Low bias) odbywa się tu poprzez dobór wartości rezystora RL: w trybie High-Bias (R_L=10 kΩ) układ zapewnia mały dryft napięcia offsetu, dużą impedancję wejściową i małe szumy, a jego szybkość jest zbliżona do wzmacniaczy realizowanych w technologii BiFET przy wielokrotnie mniejszym poborze mocy; w trybie Medium-Bias (R_L=100 kΩ) układ zapewnia mały dryft napięcia offsetu, dużą impedancję wejściową i małe szumy, a jego szybkość odpowiada przeciętnym wzmacniaczom ogólnego zastosowania; w trybie Low-Bias (RL=1 MΩ) układ zapewnia mały dryft napięcia offsetu, dużą impedancję wejściową, bardzo mały pobór mocy i dużą wzmocnienie dla napięć różnicowych.
