Miniaturowy przełącznik zasilania 1,5...5,5 V/6 A o wymiarach 2,1 x 1,6 x 0,58 mm

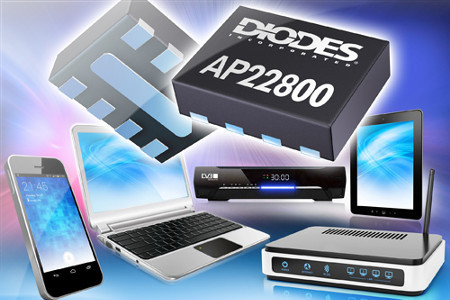

AP22800 to miniaturowy przełącznik zasilania z wewnętrznym n-kanałowym tranzystorem MOSFET, charakteryzujący się dopuszczalnym zakresem napięć wejściowych od 1,5 do 5,5 V. Jest produkowany w obudowie DFN2116-8 o wymiarach 2,1 x 1,6 x 0,58 mm. Zawiera wejście Enable, wejściowe zabezpieczenie podnapięciowe, układ regulacji szybkości narastania napięcia wyjściowego programowany zewnętrznym kondensatorem, układ regulacji szybkości rozładowywania pojemności wyjściowej sterowany zewnętrznym rezystorem oraz wyjście sygnalizacyjne Power Good.
Dzięki małej rezystancji RDS(ON) wewnętrznego MOSFET-a, równej 19 mΩ uzyskano duży dopuszczalny prąd ciągły 6 A. AP22800 może znaleźć zastosowanie w urządzeniach bateryjnych, w których jednym z najważniejszych kryteriów doboru podzespołów jest energooszczędna praca. Jego pobór prądu w stanie spoczynkowym wynosi zaledwie 21 µA.
