Dwukierunkowe MOSFETy do ochrony 1- i 2-ogniwowych akumulatorów litowo-jonowych

DMN2023UCB4 i DMP2100UCB9 to dwukierunkowe 20-woltowe tranzystory MOSFET zapewniające ochronę 1- i 2-ogniwowych akumulatorów litowo-jonowych, przystosowane do pracy w konfiguracjach odpowiednio low-side i high-side. Znajdują zastosowanie wszędzie tam, gdzie zachodzi konieczność blokowania przepływu prądu w obu kierunkach w stanie Off.

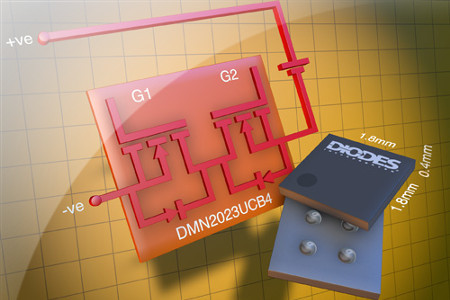

Zawierają po dwa tranzystory MOSFET połączone w układzie back-to-back, charakteryzujące się małą rezystancją przewodzenia (R_SS(on)<26 mΩ @ V_GS=4,5 V), pozwalającą ograniczyć do minimum straty mocy w stanie On.

Bardzo małe wymiary obu układów (powierzchnia 1,8 x 1,8 mm, grubość <0,4 mm) zapewniają większą przestrzeń wewnątrz modułów akumulatorowych, pozwalającą na ewentualne upchnięcie dodatkowych ogniw.

Niskie napięcie progowe zastosowanych tranzystorów (V_GS(th)<1 V) gwarantuje ich pełne włączenie już przy niskim napięciu zasilającym. DMN2023UCB4 i DMP2100UCB9 uzyskały kwalifikację AEC-Q101 potwierdzającą ich wysoką niezawodność, pozwalającą na zastosowania w aplikacjach samochodowych.
