Uniwersalny układ zarządzania zasilaniem do urządzeń przenośnych

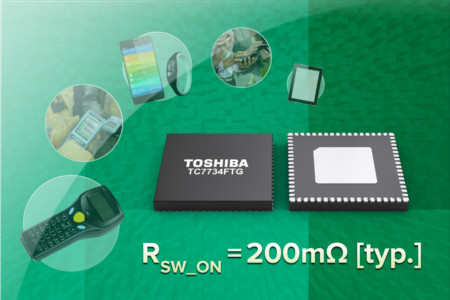

TC7734FTG to uniwersalny układ zasilania do urządzeń przenośnych, zrealizowany w procesie technologicznym 130 nm zapewniającym małą rezystancję R_DS(on) tranzystorów MOSFET (typowo 220 mΩ) i mały ładunek bramki. Może znaleźć zastosowanie w takich urządzeniach, jak smartfony, tablety, ręczne urządzenia medyczne, czytniki kodów kreskowych czy przenośne komputery przemysłowe (PDA), pozwalając skrócić czas wprowadzania nowych produktów na rynek.

Zawiera zespół obwodów realizujących zasilanie procesorów aplikacyjnych, pamięci, podsystemu I/O, kamer, obwodów audio i podświetlenia LED przy zapewnianiu minimalnych strat mocy. Są to m.in.: układ ładowania akumulatora, 4 przetwornice impulsowe typu Buck, 3 regulatory LDO i 2 sterowniki podświetlenia ekranu.

Blok ładowania akumulatora w zależności od wykrytych warunków pracy portu USB automatycznie ustala wejściowy prąd ładowania na poziomie 100, 500, 1000 lub 1500 mA. Wszystkie funkcje ładowania są obsługiwane automatycznie bez potrzeby korzystania z zewnętrznych sygnałów sterujących, jak również automatycznie przełączane jest źródło zasilania między adapterem sieciowymi portem USB.

Do wyposażenia TC7734FTG należy ponadto:

• termistor monitorujący temperaturę akumulatora i zapobiegający jego przegrzaniu w trakcie ładowania,
• port I²C do programowania parametrów pracy (napięcia wyjściowe przetwornic i regulatorów, sekwencje załączania napięć zasilających, wartości progowe itp.),
• funkcje wykrywania błędów (m.in. przegrzania, zwarcia/rozwarcia diod LED, nadprądowe).

TC7734FTG jest zamykany w obudowie QFN64 o powierzchni 9 x 9 mm. Może pracować z napięciem zasilania z zakresu od 3,4 do 5,5 V.
