Szybki detektor sygnałów w.cz. na pasmo 15 GHz i na zakres temperatur pracy do +125°C

LTC5564H to nowy detektor sygnałów w.cz. na pasmo 600 MHz...15 GHz z oferty Linear Technology, zawierający wewnętrzny wzmacniacz programowalny i komparator o czasie propagacji 9 ns. Wyróżnia się trzema kluczowymi parametrami: szerokim dopuszczalnym zakresem mocy sygnału wejściowego od -24 do +16 dBm, bardzo krótkim czasem odpowiedzi na poziomie 7 ns (dla P_IN=10...16 dBm) i dużą dopuszczalną temperaturą pracy wynoszącą +125°C. Dodatkowe wejście konfiguracyjne LEN umożliwia pracę komparatora w dwóch trybach, zwykłym i z zatrzaskiwaniem wyniku (latch).

Wewnętrzny wzmacniacz zawiera dwa cyfrowe wyjścia konfiguracyjne umożliwiające programowanie wzmocnienia, szerokości pasma i współczynnika slew-rate.

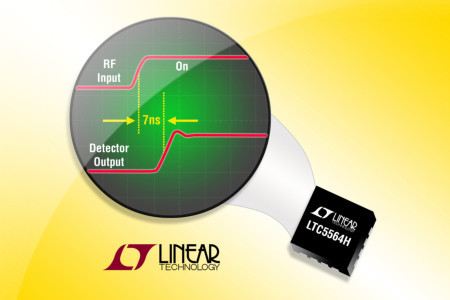

Krótki czas odpowiedzi LTC5564H pozwala rozszerzyć jego zakres zastosowań na wiele nowych aplikacji w.cz. i mikrofalowych, dla których standardowe detektory są zbyt wolne. Przykładowo, układ może być wykorzystywany do identyfikacji krótkich impulsów w aplikacjach radarowych. Z kolei szeroki dopuszczalny zakres temperatur pracy pozwala na zastosowania w elektronice samochodowej i lotniczej oraz w infrastrukturze systemów transmisji bezprzewodowej narażonej na ekstremalne temperatury.

LTC5564H pracuje z napięciem zasilania 3,3 lub 5 V pobierając około 44 mA prądu. Jest produkowany w obudowie QFN-16 o wymiarach 3 x 3 mm. Ceny hurtowe zaczynają się od 3,44 USD przy zamówieniach 1000 sztuk.
