Zabezpieczenie przepięciowo-nadprądowe o dopuszczalnym zakresie napięć wejściowych do >200 V

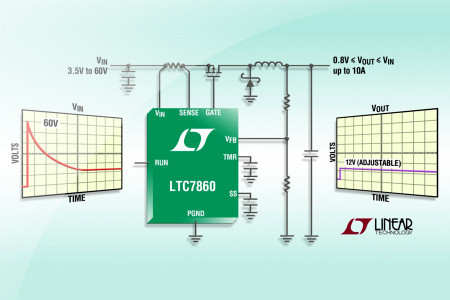

LTC7860 to zintegrowane w pojedynczym układzie scalonym zabezpieczenie przepięciowo-nadprądowe do aplikacji motoryzacyjnych, lotniczych i przemysłowych. W trakcie normalnej pracy układ utrzymuje w stanie włączonym zewnętrzny tranzystor p-MOS przepuszczający prąd z wejścia do wyjścia. W chwili pojawienia się przepięcia lub nadmiernego wzrostu natężenia prądu, LTC7860 zaczyna sterować zewnętrznym tranzystorem tak, jak w impulsowym regulatorze DC-DC, zapewniając ochronę obwodu zasilanego.

Dopuszczalny zakres napięć wejściowych, wynoszący w przypadku LTC7860 od 3,5 do 60 V może zostać rozszerzony do 200 V lub więcej po zastosowaniu dodatkowych elementów zewnętrznych. Timer błędu, którego stała czasowa jest regulowana zewnętrznym kondensatorem, ogranicza maksymalny czas przebywania układu w trybie działającego zabezpieczenia przepięciowego lub nadprądowego, nie dopuszczając do przegrzania jego struktury. Po czasie niezbędnym do schłodzenia, praca jest automatycznie wznawiana.

LTC7860 nadaje się do zastosowań w aplikacjach zgodnych ze standardami MIL-STD-1275 i ISO7637, zapewniając ochronę układów zasilanych z szyny 28 V przed przepięciami osiągającymi wartość 100 V przez czas do 500 ms. Jego zakres zastosowań obejmuje aplikacje samochodowe, lotnicze i przemysłowe, w tym systemy hot-swap. Układ jest zamykany w obudowie MSOP-12. Występuje w wersjach o trzech dopuszczalnych zakresach temperatur pracy: -40°C...+125°C, -40°C...+150°C i -55°C...+150°C. Ceny hurtowe zaczynają się od 2,95 USD przy zamówieniach 1000 sztuk.
