Diody prostownicze 100...600 V/10...20 A dla motoryzacji

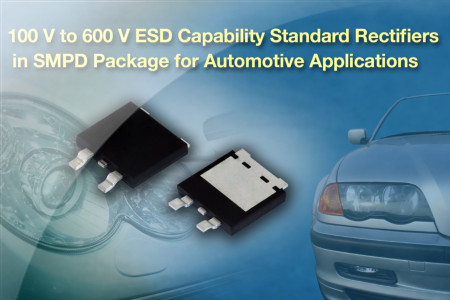

Vishay Intertechnology wprowadza na rynek kolejną rodzinę diod prostowniczych dla motoryzacji, zawierających zabezpieczenie ESD do 8 kV HBM. Uzyskały one kwalifikację AEC-Q101. Są produkowane na zakres napięć przebicia od 100 do 600 V i na zakres prądów przewodzenia od 10 do 20 A. Nowa oferta obejmuje 3 serie diod o oznaczeniach SE10DxHM3/1, SE12DxHM3/1 i SE20DxHM3/1, zamykanych w obudowach SMPD (TO-263AC) o grubości 1,7 mm i rozstawie wyprowadzeń odpowiadającemu standardowi D²Pak.
Ich niskie napięcie przewodzenia (od 0,96 V @ 12 A) zapewnia małe straty mocy. Dopuszczalna temperatura pracy złącza wynosi +175°C. Dopuszczalny prąd szczytowy sięga 150 A dla modeli SE20DxHM3/1.
| Oznaczenie | IF [A] | VRRM [V] | VF @ IF, TJ | IFSM [A] | ||
| VF [V] | IF [A] | TA [°C] | ||||
| SE10DBHM3 | 10 | 100 | 0,96 | 10 | 125 | 110 |
| SE10DDHM3/I | 10 | 200 | 0,96 | 10 | 125 | 110 |
| SE10DGHM3/I | 10 | 400 | 0,96 | 10 | 125 | 110 |
| SE10DJHM3/I | 10 | 600 | 0,96 | 10 | 125 | 110 |
| SE12DBHM3/I | 12 | 100 | 0,96 | 12 | 125 | 125 |
| SE12DDHM3/I | 12 | 200 | 0,96 | 12 | 125 | 125 |
| SE12DGHM3/I | 12 | 400 | 0,96 | 12 | 125 | 125 |
| SE12DJHM3/I | 12 | 600 | 0,96 | 12 | 125 | 125 |
| SE20DBHM3/I | 20 | 100 | 1,03 | 20 | 125 | 150 |
| SE20DDHM3/I | 20 | 200 | 1,03 | 20 | 125 | 150 |
| SE20DGHM3/I | 20 | 400 | 1,03 | 20 | 125 | 150 |
| SE20DJHM3/I | 20 | 600 | 1,03 | 20 | 125 | 150 |
