Precyzyjny 32-bitowy przetwornik A/C do niskoczęstotliwościowych układów pomiarowych

AD7177-2 to niskoszumowy, precyzyjny przetwornik A/C delta-sigma o 32-bitowej rozdzielczości i zakresie szybkości próbkowania od 5 Sps do 10 kSps. Został zaprojektowany do zastosowań w precyzyjnych, niskoczęstotliwościowych układach pomiarowych z sektora przemysłowego i medycznego. Jego multipleksowany stopień wejściowy może zostać skonfigurowany do pracy w trybie 2 kanałów różnicowych lub 4 asymetrycznych. Wyjściowy 4-żyłowy interfejs szeregowy obsługuje standardy SPI/QSPI/Microwire.

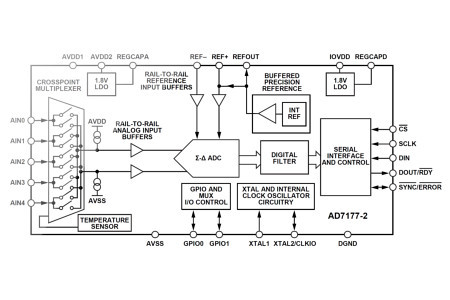

AD7177-2 zawiera wszystkie kluczowe analogowe i cyfrowe bloki kondycjonowania sygnału, pozwalając użytkownikowi na niezależne konfigurowanie poszczególnych wejść analogowych. Zintegrowane bufory Rail-to-Rail na wejściach sygnałowych zapewniają dużą impedancję, ułatwiającą sterowanie przetwornika. Wbudowane źródło napięcia referencyjnego 2,5 V o bardzo dobrej stabilności termicznej (2 ppm/°C) pozwala zmniejszyć liczbę elementów współpracujących. Wbudowany filtr cyfrowy 50/60 Hz charakteryzuje się współczynnikiem tłumienia 95 dB. AD7177-2 jest zamykany w obudowie TSSOP-24.

Pozostałe parametry:

• rozdzielczość:
  - 19,1 bitu przy 10 kSps,
  - 20,2 bitu przy 2,5 kSps,
  - 24,6 bitu przy 5 Sps;
• INL: typ. ±1 ppm;
• błąd offsetu: typ. ±40 µV;
• dryft offsetu: typ. ±80 nV/°C;
• błąd wzmocnienia: typ. ±2,5 ppm (włączone bufory wejściowe);
• dryft wzmocnienia: typ. 0,4 ppm/°C;
• napięcie zasilania: 5 V dla przetwornika, 2,5...5 V dla obwodów I/O;
• pobór prądu: 8,4 mA;
• zakres temperatur pracy: -40...+105°C.
