Przełączniki półprzewodnikowe 10...800 mΩ/0,35...7,8 A z regulowanym współczynnikiem slew-rate

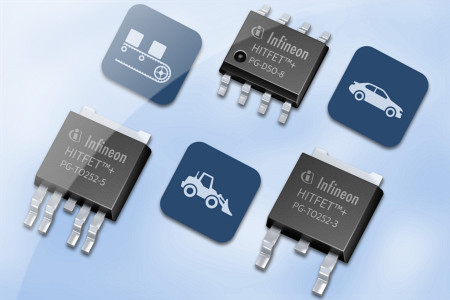

Infineon wprowadza do oferty rodzinę przełączników półprzewodnikowych HITFET+ (High Integrated Temperature protected MOSFET), mogących stanowić zamienniki dla przekaźników elektromechanicznych. Oferują one funkcję diagnostyczną, cyfrowe wyjście statusu sygnalizujące przegrzanie układu, zabezpieczenie przed zwarciem oraz - niedostępną we wcześniejszych wersjach - możliwość regulacji współczynnika slew-rate, pozwalającą projektantowi we własnym zakresie ustalić kompromis pomiędzy małym poziomem generowanych zaburzeń elektromagnetycznych a małymi stratami przy przełączaniu.

Rodzina HITFET+ obejmuje przełączniki pojedyncze i podwójne o rezystancji wewnętrznej od 10 do 800 mΩ, dopuszczalnym ciągłym prądzie przewodzenia od 0,35 do 7,8 A i dopuszczalnym napięciu wyjściowym od 40 do 60 V. Pierwszy model, BTF3050TE (40 V, 3 A, 50 mΩ) jest już dostępny. Został zoptymalizowany do 12-woltowych aplikacji motoryzacyjnych. Umożliwia przełączanie obciążeń rezystancyjnych, indukcyjnych i pojemnościowych. Może być sterowany sygnałami z układów logicznych 3,3 i 5 V. W stanie OFF pobiera maksymalnie 2 µA prądu z obciążenia, a jego maksymalny pobór prądu ze źródła zasilającego w trybie standby wynosi 6 µA. BTF3050TE zawiera zabezpieczenie termiczne z autorestartem, ogranicznik prądowy, zabezpieczenie zwarciowe i zabezpieczenie nadnapięciowe na wyjściu.

BTF3050TE, produkowany w obudowie TO-252 (D-PAK-5) jest już dostępny w ilościach hurtowych. Pozostałe wersje zostaną wprowadzone do sprzedaży do końca br.
