Przedwzmacniacz do współpracy z sensorami z wyjściem prądowym

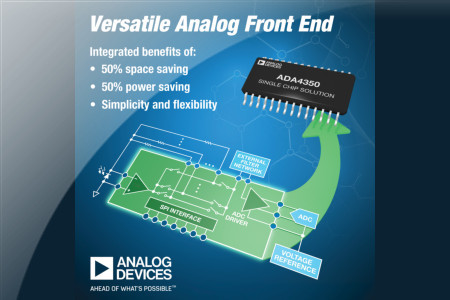

ADA4350 to przedwzmacniacz zaprojektowany do współpracy z sensorami pracującymi w trybie prądowym, np. fotodiodami i innymi źródłami napięciowymi o dużej impedancji wyjściowej. Zawiera wzmacniacz z wejściem FET, sieć przełączników do regulacji wzmocnienia, kontrolowanych przez interfejs SPI i sterownik zewnętrznego przetwornika A/C. Pozwala zaoszczędzić ponad połowę powierzchni płytki drukowanej w stosunku do alternatywnych obwodów bazujących na elementach dyskretnych.

Charakteryzuje się szerokim zakresem dynamicznym, niezbędnym w przypadku wzmacniania sygnałów pochodzących np. z sensorów optycznych. Wewnętrzna sieć przełączników umożliwia użytkownikowi dobór komponentów zewnętrznych w 6 przełączanych pętlach sprzężenia zwrotnego.

ADA4350 pozwala przekształcić praktycznie dowolny sygnał wejściowy asymetryczny lub różnicowy, prądowy lub napięciowy na niskoszumowy sygnał napięciowy (asymetryczny lub różnicowy) sterujący wejściem zewnętrznego przetwornika A/C. Do współpracy z nim firma Analog Devices zaleca różnicowy przetwornik A/C AD7960 linii PULSAR, źródło napięcia referencyjnego ADR4540 oraz liniowe regulatory napięcia ADP7118 i ADP7182. Cena hurtowa ADA4350 wynosi 5,73 USD przy zamówieniach 1000 sztuk. Układ jest zamykany w obudowie TSSOP-28.

Ważniejsze dane techniczne ADA4350 (dla V_CC=±5 V):

• wejściowy prąd polaryzacji: typ. 0,25 pA;
• wejściowe napięcie szumu: 90 nV/√Hz @ 10 Hz, 5 nV/√Hz @ 100 kHz;
• GBW: 175 MHz;
• pojemność wejściowa: 3 pF w trybie różnicowym, 2 pF w trybie asymetrycznym;
• zakres sumacyjnych napięć wyjściowych: typ. -5...+3,8 V;
• zakres różnicowych napięć wyjściowych: min. ±4,8 V;
• wydajność prądowa: typ. 18 mA rms;
• zakres napięć zasilania: 3,3...12 V;
• pobór prądu w stanie spoczynkowym: typ. 8,5 mA.
