Oscylator TCXO 5...52 MHz o stabilności termicznej 0,5 ppm

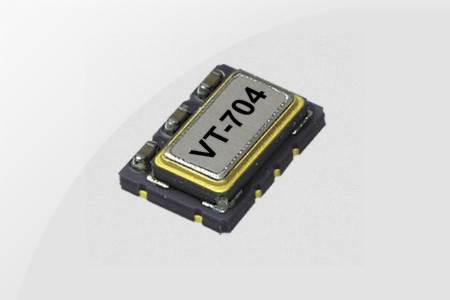

Na International Microwave Symposium firma Vectron prezentowała nowy typ oscylatora TCXO o bardzo dużej stabilności termicznej, zawierającego wewnętrzny kryształ pracujący na częstotliwości podstawowej od 5 do 52 MHz. VT-704 zapewnia stabilność początkową do ±2 ppm. Jego stabilność termiczna wynosi już od 0,5 ppm w całym dopuszczalnym zakresie temperatur pracy, a odchyłka długoterminowa to maksymalnie ±1,0 ppm w ciągu pierwszego roku.
Układ występuje w wersji z wyjściem CMOS i z obciętą falą sinusoidalną. Jest zamykany w standardowej 4-wyprowadzeniowej obudowie SMD o wymiarach 7 x 5 x 1,9 mm. Pobiera maksymalnie 3,5 mA prądu. Szumy fazowe (sygnał 10 MHz) wynoszą -96 dBc/Hz @ 10 Hz oraz -140 dBc/Hz @ 1 kHz.
Parametry konfiguracyjne VT-704:
- zakresy temperatur pracy: 0...+55, -10...+70, -20...+70, -30...+85, -40...+85°C;
- klasy stabilności: ±0,5, ±1,0, ±1,5 , ±2,0, ±2,5, ±3,0, ±4,0, ±5,0 ppm;
- zakresy strojenia: ±5, ±8, ±10, ±12 ppm;
- napięcia zasilania 2,5, 2,8, 3,0 lub 3,3 VDC.
