Podwójny regulator LDO w obudowie o wymiarach 1,6 x 1,2 x 0,6 mm

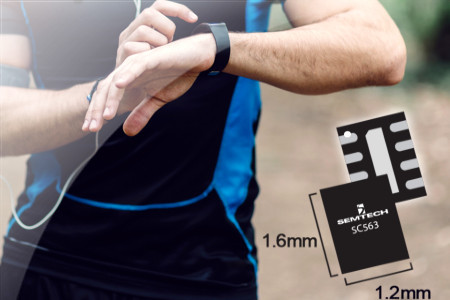

SC563 to ultraminiaturowy podwójny regulator LDO produkowany w obudowie MPLD-8 o wymiarach 1,6 x 1,2 x 0,6 mm, akceptujący napięcie wejściowe z zakresu od 2,3 do 5,5 V i zapewniający wydajność prądową 2 x 300 mA. Napięcia wyjściowe, ustalone fabrycznie wynoszą 1,8 V i 3,3 V (wersja SC563LHULTRC). Układ jest zabezpieczony przed wyładowaniami ESD do co najmniej 4 kV. Charakteryzuje się napięciem dropout wynoszącym przy pełnym obciążeniu typowo 180 mV dla V_IN=3,0...3,6 V oraz 300 mV dla V_IN=2,3...3,0 V.

Zawiera zabezpieczenia termiczne, podnapięciowe i zwarciowe oraz obwód output discharge, którego zadaniem jest automatyczne rozładowanie pojemności wyjściowej po przełączeniu regulatora w tryb shutdown. Odbywa się to przez rezystancję 100 Ω w czasie około 2 ms.

Ważniejsze dane techniczne:

• zakres napięć wejściowych: 2,3...5,5 V;
• wydajność prądowa: 2 x 300 mA;
• napięcie dropout: typ. 180 mV @ 300 mA;
• pobór prądu w stanie spoczynkowym: 2 x 50 μA;
• pobór prądu w trybie shutdown: 100 nA;
• wyjściowe napięcie szumu: 100 µVrms/V;
• zabezpieczenia: termiczne, zwarciowe, podnapięciowe;
• obudowa: MLPD-UT8 (0,6 x 0,2 x 0,6 mm).

Cena hurtowa SC563 wynosi 0,25 USD przy zamówieniach 3000 sztuk. Dostępne są płytki ewaluacyjne.

Więcej na: www.semtech.com
