Resetowalny bezpiecznik elektroniczny 3,6 A z wbudowanymi zabezpieczeniami

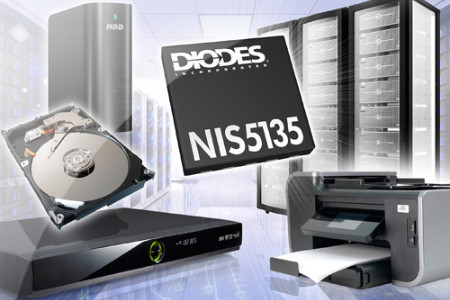

NIS5135 to resetowalny bezpiecznik elektroniczny opracowany przez firmę Diodes, mogący znaleźć zastosowanie zarówno w elektronice konsumenckiej, jak i w przemyśle. Akceptuje on napięcia wejściowe z zakresu od 3,1 do 18 V i umożliwia dostarczenie do obciążenia maksymalnego prądu 3,6 A, którego dopuszczalne natężenie jest regulowane za pomocą pojedynczego zewnętrznego rezystora. Jest zabezpieczony przed wyładowaniami ESD do >1500 V (HBM).

Struktura układu obejmuje tranzystor NMOS o rezystancji R_DS(on) 30 mW, ogranicznik prądowy, zabezpieczenie nadnapięciowe i podnapięciowe, układ kontroli dv/dt oraz zabezpieczenie termiczne o dwóch schematach działania: latch (NIS5135MN1) i auto-retry (NIS5135MN2). Dopuszczalny zakres temperatur pracy złącza rozciąga się od -40 do +150°C. NIS5135 jest zamykany w obudowie U-DFN3030-10 o standardowym rozkładzie wyprowadzeń pozwalającym stosować go jako zamiennik w istniejących układach.
